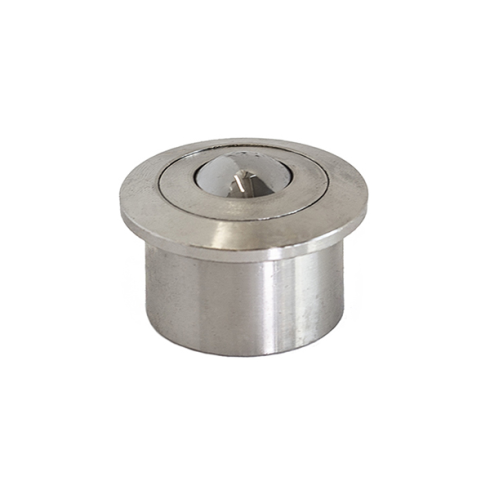

Шариковая опора ISKRA SP22BS/CS

Шариковая опора ISKRA серии SP22BS/CS - это прецизионный механический узел для создания всенаправленных опорных поверхностей, обеспечивающих перемещение грузов в горизонтальной плоскости в составе складских и конвейерных систем.

Изделие предназначено для оснащения поворотных столов, разветвителей роликовых линий и приёмных площадок станочного оборудования. Конструкция позволяет перемещать объекты с плоским основанием в любом направлении с минимальным коэффициентом трения. Основной рабочий элемент - шарик Dw 22 мм из углеродистой стали - обладает высокой твердостью поверхности и износостойкостью, что гарантирует сохранение геометрии под нагрузкой.

Грузоподъёмность узла зависит от пространственной ориентации: 140 кг при расположении основным шариком вверх и 160 кг при установке шариком вниз. Ввиду использования углеродистой стали в качестве материала качения, рекомендуется эксплуатация оборудования в сухих помещениях с контролируемой влажностью для предотвращения коррозии рабочих поверхностей. Вес 0,124 кг позволяет интегрировать большое количество опор без критического утяжеления конструкции конвейерного модуля.

• Диаметр основного шарика Dw: Ø22 мм
• Грузоподъёмность (шарик сверху): 140 кг
• Грузоподъёмность (шарик снизу): 160 кг
• Материал шарика: углеродистая сталь
• Наружный диаметр корпуса: 36 мм
• Диаметр фланца F: 45 мм
• Высота H: 9,8 мм
• Вес: 0,124 кг

Монтаж производится в подготовленные отверстия диаметром 36 мм с фиксацией по внешнему фланцу. Малая высота корпуса (9,8 мм) допускает установку в низкопрофильные монтажные плиты. При проектировании систем опор рекомендуется обеспечивать равномерное распределение нагрузки, исходя из того, что груз должен постоянно опираться минимум на три точки контакта.
