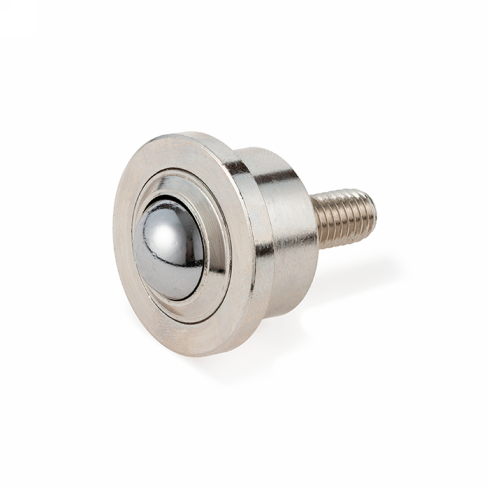

Шариковая опора ISKRA SP22-FLBS/CS

Шариковая опора ISKRA серии SP22-FLBS/CS - это промышленный узел всенаправленного качения для организации перемещения грузов весом до 160 кг в составе конвейерных систем и сборочных столов.

Основной рабочий элемент представляет собой шарик диаметром 25,4 мм (1 дюйм), изготовленный из высокоуглеродистой хромированной стали 52100. Данный материал характеризуется исключительной твердостью и износостойкостью, что обеспечивает стабильный коэффициент трения и длительный ресурс при интенсивной эксплуатации. Конструкция рассчитана на разные векторы приложения силы: грузоподъемность при ориентации «шариком вверх» составляет 140 кг, а при установке «шариком вниз» увеличивается до 160 кг. Применение стали 52100 требует соблюдения условий эксплуатации в сухой среде; при наличии влаги рекомендуется использование антикоррозийной смазки для защиты поверхностей качения.

• Диаметр основного шарика Dw: 25,4 мм
• Грузоподъёмность (ориентация вверх): 140 кг
• Грузоподъёмность (ориентация вниз): 160 кг
• Материал шарика: Сталь 52100 (хромированная)
• Наружный диаметр корпуса: 38 мм
• Диаметр фланца F: 45 мм
• Общая высота H: 31 мм
• Вес изделия: 0,19 кг

Монтаж опоры типа LB производится в подготовленное отверстие диаметром 38 мм. Фиксация осуществляется за счет фланцевой части диаметром 45 мм и толщиной 4 мм (размер S). При проектировании многоопорных поверхностей важно обеспечивать соосность посадочных мест и равномерность распределения массы груза, чтобы мгновенная нагрузка на один шарик не превышала предельных паспортных значений. Высота выступающей части T составляет 9,8 мм, что необходимо учитывать при расчете клиренса между основанием и перемещаемым объектом.
