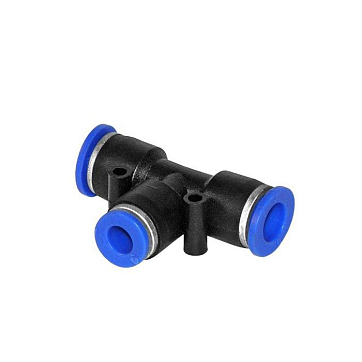

Тройник цанговый TITAN LOCK TLP-PGT4-6

Тройник цанговый TLP-PGT4-6 бренда TITAN LOCK - это переходной соединительный узел серии PGT для разветвления пневматических магистралей и интеграции компонентов с различными диаметрами присоединения в единую систему.

Конструкция Т-образного типа обеспечивает разделение потока сжатого воздуха или инертного газа на два направления с изменением сечения линии. Модель предназначена для работы в составе распределительных систем, где требуется переход с трубки Ø6 мм на две линии Ø4 мм, что характерно для подключения локальных исполнительных механизмов, пневмоцилиндров малого диаметра или датчиков к основным питающим контурам. Техническое исполнение фитинга исключает необходимость использования дополнительных переходников, что снижает количество стыков и вероятность возникновения утечек в системе.

Корпус из износостойкого технополимера характеризуется химической инертностью к минеральным маслам и конденсату, которые могут присутствовать в пневматической линии. Внутренний механизм обеспечивает жесткий захват трубок из полиуретана (PU) или полиамида (PA), сохраняя надежность фиксации при вибрационных нагрузках и рабочих перепадах давления. Герметичность соединения поддерживается эластичными уплотнениями, рассчитанными на эксплуатацию в условиях стандартных температурных колебаний производственных цехов.

• Тип фитинга: PGT (переходной тройник)
• Материал корпуса: технополимер
• Типоразмер: 4-4-6 мм
• Присоединение 1: Ø4 мм
• Присоединение 2: Ø6 мм
• Форма: T-образная
• Тип захвата: цанговый (push-in)

Монтажная схема предполагает установку трубки простым вталкиванием в цанговое соединение до упора, что минимизирует временные затраты на сборку оборудования. Для обеспечения расчетной герметичности требуется использование трубок с калиброванным наружным диаметром и соблюдение перпендикулярности среза торца при подготовке линии. Присоединительные размеры 4 мм и 6 мм соответствуют стандартной метрической сетке пневматических систем, что гарантирует размерную совместимость с трубками и компонентами промышленной автоматики различных производителей.
