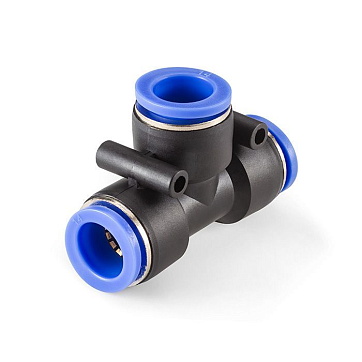

Тройник цанговый TITAN LOCK TLP-PUT10

Тройник цанговый серии PUT бренда TITAN LOCK - это соединительный Т-образный компонент для разветвления пневматических линий в системах промышленной автоматизации с использованием гибких трубок.

Изделие предназначено для создания симметричного отвода от основной магистрали под углом 90 градусов. Тройник применяется в распределительных узлах, где требуется разделение потока сжатого воздуха или вакуума между исполнительными механизмами, пневмоцилиндрами или группами датчиков. Конструкция серии PUT оптимизирована для оперативной сборки без применения специального инструмента, что существенно сокращает время монтажа и пусконаладочных работ в условиях серийного производства.

Корпус из конструкционного технополимера обеспечивает высокую механическую прочность при минимальном весе, что исключает провисание и паразитные нагрузки на длинные участки пневматических магистралей. Цанговый механизм рассчитан на фиксацию калиброванных трубок из полиуретана (PU), полиамида (PA) или нейлона. Материал корпуса устойчив к воздействию распыленного масла и большинства неагрессивных технических газов. Для обеспечения паспортной герметичности требуется использование трубок с ровной поверхностью и чистым срезом, выполненным под прямым углом к оси трассы.

• Форма фитинга: Т-образный
• Материал корпуса: технополимер
• Диаметр присоединения: Ø10 мм
• Тип зажима: цанговый (push-in)
• Серия товара: PUT
• Присоединение на входе: цанга 10 мм
• Присоединение на выходе: цанга 10 мм

Монтаж осуществляется путем ввода трубки в цанговое соединение до упора; фиксация происходит автоматически за счет внутренних металлических захватов. Расположение всех трех портов в одной плоскости упрощает компоновку пневмоостровов и коллекторных узлов. При демонтаже необходимо нажать на пластиковое кольцо цанги и извлечь трубку. Конструкция предполагает эксплуатацию в условиях отсутствия значительных осевых натяжений и изгибающих моментов в зоне контакта цанги с трубкой, так как это может привести к нарушению герметичности соединения.
