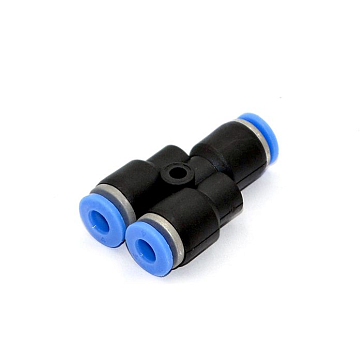

Тройник цанговый TITAN LOCK TLP-PY10

Тройник цанговый TLP-PY10 TITAN LOCK - это Y-образный соединительный элемент серии PY для разветвления потоков сжатого воздуха в пневматических магистралях промышленного оборудования.

Фитинг предназначен для построения разветвленных схем в системах автоматизации, где требуется деление одной линии на две равные ветви. Y-образная конфигурация способствует более плавному прохождению среды и снижению аэродинамического сопротивления по сравнению со стандартными Т-образными отводами. Корпус из технополимера характеризуется малым весом, стойкостью к коррозии и необходимой жесткостью для работы под давлением в типовых заводских условиях. Цанговый механизм обеспечивает быструю фиксацию и герметичность узла без применения дополнительных уплотнительных материалов на вводе.

Эксплуатация компонента предполагает использование подготовленного сжатого воздуха или нейтральных газов. Технополимер корпуса и внутренние элементы рассчитаны на стандартный для серии температурный диапазон. Материал устойчив к воздействию масляного тумана, однако следует исключить прямой контакт с агрессивными химическими веществами, способными вызвать деградацию полимера. Герметизация соединения поддерживается за счет плотного охвата трубки манжетой, что требует соблюдения чистоты поверхности подводимой линии и отсутствия глубоких царапин на трубке.

• Тип фитинга: Y-образный (PY)
• Материал корпуса: Технополимер
• Диаметр: Ø10 мм
• Присоединение на входе: Цанга 10 мм
• Присоединение на выходе: Цанга 10 мм
• Тип фиксации: Цанговый зажим
• Производитель: TITAN LOCK
• Серия: PY

Монтаж выполняется путем вставки трубки с ровным торцевым срезом в цанговое отверстие до упора. Для извлечения линии необходимо равномерно надавить на пластиковое отпускающее кольцо, что позволяет производить многократное переподключение без деформации фитинга. Изделие оптимально для работы с пневматическими трубками из полиуретана (PU), полиамида (PA) и полиэтилена (PE) с наружным диаметром 10 мм. При сборке важно исключить значительные радиальные нагрузки на цангу во избежание перекоса уплотнения и появления утечек.
