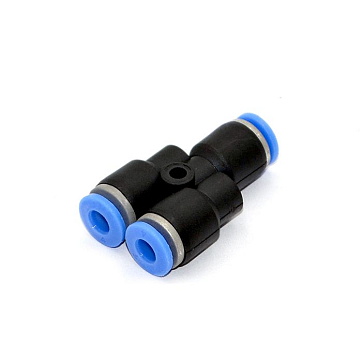

Тройник цанговый TITAN LOCK TLP-PY4

Тройник цанговый TLP-PY4 TITAN LOCK - это Y-образный соединительный компонент серии PY для разветвления или объединения потоков сжатого воздуха в распределительных сетях промышленной автоматики. Конструкция позволяет организовать эффективное деление магистрали при сохранении компактности монтажного узла.

Фитинг предназначен для герметичного соединения трех участков пневмолинии, состоящей из гибких трубок с наружным диаметром 4 мм. Y-образная геометрия корпуса способствует оптимизации потоков, уменьшая коэффициенты местного сопротивления по сравнению с Т-образными аналогами, что снижает турбулентность и падение давления в системе. Изделие применяется в контурах управления пневмоприводами, вакуумных линиях и блоках распределения пневмосигналов.

Корпус из износостойкого технополимера характеризуется малым весом и химической инертностью к минеральным маслам и конденсату, типичным для компрессорного оборудования. Внутренний механизм захвата со стальной цангой обеспечивает фиксацию трубки по всему внешнему периметру, исключая её повреждение или самопроизвольную расстыковку под давлением в рамках паспортных значений серии. Эксплуатация предполагает использование подготовленного воздуха, очищенного от твердых фракций и влаги, что предотвращает преждевременный износ внутреннего уплотнительного кольца.

• Материал корпуса: технополимер
• Форма фитинга: Y-образный
• Диаметр: 4 мм
• Тип присоединения: цанга
• Серия товара: PY

Монтаж выполняется путем прямой вставки трубки в цанговый зажим до упора без применения специального инструмента, что существенно сокращает время сборки оборудования. Для демонтажа предусмотрено отжимное кольцо, при нажатии на которое механизм захвата освобождает трубку. При сборке необходимо обеспечить перпендикулярный срез трубки и отсутствие на её поверхности глубоких рисок в зоне контакта с уплотнением. Конструкция рассчитана на многократное переподключение при соблюдении регламентов чистоты присоединительных концов.
