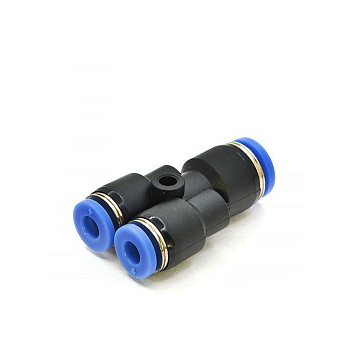

Тройник цанговый TITAN LOCK TLP-PW10-8

Тройник цанговый серии PW TITAN LOCK - это соединительный Y-образный компонент для разветвления пневматических линий в системах распределения сжатого воздуха и вакуума. Конструкция фитинга обеспечивает деление потока с одной магистрали диаметром 10 мм на два независимых канала диаметром 8 мм при минимальном аэродинамическом сопротивлении за счёт геометрии корпуса.

Корпус из технического полимера обладает высокой стойкостью к коррозии и малым весом, что исключает провисание трубных сборок и снижает механическую нагрузку на узлы подключения. Плотность фиксации трубки обеспечивается стальным цанговым зажимом с уплотнительным кольцом, сохраняющим герметичность в типовом диапазоне давления и температур. При эксплуатации в системах подготовки воздуха необходимо контролировать отсутствие агрессивных примесей, способных повлиять на структуру полимера или эластичность внутренних манжет.

• Тип фитинга: Y-образный тройник
• Материал корпуса: Технополимер
• Входной диаметр: Ø10 мм
• Выходной диаметр: Ø8 мм
• Тип присоединения: Цанга (быстросъёмное)
• Форма: Равнополочный разветвитель с переходом

Монтаж осуществляется методом прямой вставки трубки до упора, что позволяет производить многократную сборку и разборку линии без специального инструмента. Для обеспечения надёжной герметизации рекомендуется использовать трубки из полиуретана (PU), полиамида (PA) или тефлона (PTFE) с калиброванным наружным диаметром и перпендикулярным срезом торца. Компактная Y-образная конфигурация удобна для плотной компоновки пневматических трасс в ограниченном пространстве оборудования.
