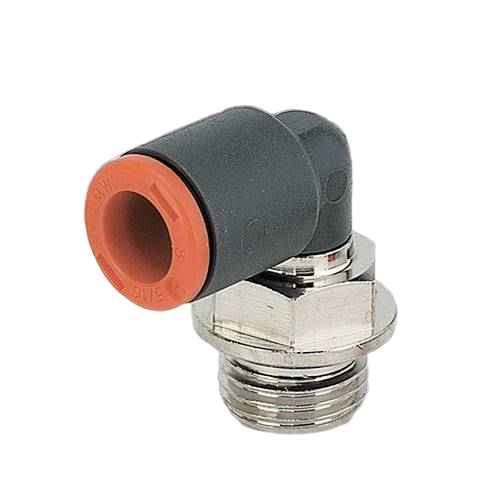

Фитинг угловой Metalwork RL34 6 1/8 2L34007

Фитинг угловой Metalwork серии RL34 - это соединительный L-образный компонент для пневматических магистралей со сжатым воздухом давлением до 12 бар. Изделие предназначено для изменения направления потока рабочей среды в системах промышленной автоматики, где требуется компактное и надёжное соединение резьбового порта с гибкой трубкой. Малый вес (7,8 г) позволяет применять фитинг на подвижных элементах оборудования и высокодинамичных манипуляторах без значительного увеличения инерционности узлов.

Корпус из технополимера в сочетании с уплотнениями из бутадиен-нитрильного каучука (NBR) обеспечивает эффективную работу в температурном диапазоне -20...+60 °C. Данный материал стоек к воздействию масел и типовых загрязнений, характерных для цеховых пневмосетей. Цанговый механизм рассчитан на многократные циклы подключения без потери герметичности, что критично для систем, требующих периодической переналадки или технического обслуживания. В качестве рабочих линий рекомендуется использовать трубки из полиуретана или полиамида (нейлона).

• Максимальное давление: 12 бар
• Присоединительная резьба: G1/8
• Диаметр выходной цанги: 6 мм
• Материал уплотнений: NBR
• Температурный диапазон: -20...+60 °C
• Материал корпуса: Технополимер
• Вес изделия: 7,8 г

Монтаж со стороны входа выполняется в отверстие с цилиндрической резьбой G1/8, при этом конструктивное исполнение допускает позиционирование корпуса фитинга после затяжки для выбора оптимального угла подвода трубки. При установке в компоненты из пластика следует соблюдать рекомендуемый момент затяжки, чтобы не допустить деформации резьбовой части. Соединение трубки Ø6 мм осуществляется простым нажатием до упора; для демонтажа необходимо равномерно нажать на защитное кольцо цанги, что позволяет быстро высвободить линию без применения специального инструмента.
