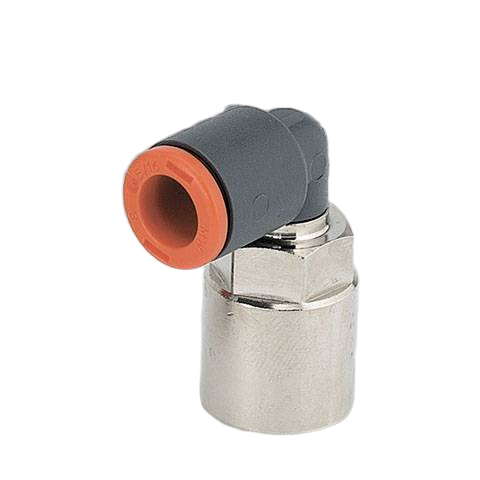

Фитинг угловой Metalwork RL34/F 6 1/8 2L34F07

Фитинг угловой RL34/F Metalwork - это соединительный L-образный элемент для перехода с цилиндрической трубной резьбы G1/8 на пневматическую трубку Ø6 мм в распределительных линиях промышленной автоматики. Конструкция серии RL обеспечивает компактный разворот магистрали под прямым углом, что критично при плотной компоновке оборудования в шкафах управления или непосредственно на исполнительных механизмах.

Использование технополимера в качестве материала корпуса позволяет минимизировать вес изделия до 17,2 г без потери прочностных характеристик при рабочем давлении до 12 бар. Уплотнения из бутадиен-нитрильного каучука (NBR) определяют совместимость фитинга со сжатым воздухом (с содержанием масла или без него) и стабильную работу в температурном диапазоне -20...+60 °C. Технополимер обладает высокой стойкостью к коррозии и воздействию большинства промышленных моющих средств, однако требует строгого соблюдения температурного режима во избежание термической деформации корпуса и потери герметичности.

• Форма фитинга: L-образный (угольник)
• Тип резьбы на входе: цилиндрическая G1/8 (внутренняя)
• Присоединение на выходе: цанговый зажим Ø6 мм
• Максимальное давление: 12 бар
• Материал корпуса: технополимер
• Материал уплотнений: NBR
• Рабочая температура: -20...+60 °C

Монтаж со стороны резьбового соединения G1/8 предполагает стандартную герметизацию для трубных резьб данного типа. Соединение со стороны цанги предназначено для калиброванных трубок из полиуретана (PU), полиамида (PA) или полиэстера. Для обеспечения герметичности необходимо использовать трубку с допуском по наружному диаметру и чистой поверхностью в зоне контакта с цангой. Конструкция зажима допускает многократную сборку и разборку узла без повреждения трубки; демонтаж осуществляется путем осевого нажатия на разрезное кольцо, которое освобождает фиксирующие зубцы цанги.
