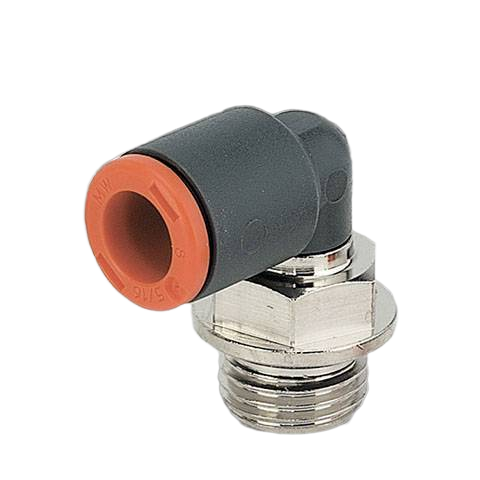

Фитинг угловой Metalwork RL34 8 3/8 2L34011

Фитинг угловой Metalwork RL34 8 3/8 2L34011 - это быстроразъёмный L-образный соединитель для изменения направления пневматической магистрали на 90 градусов и перехода с резьбового порта G3/8 на гибкий трубопровод наружным диаметром Ø8 мм. Изделие предназначено для распределения сжатого воздуха в системах промышленной автоматики, обеспечивая герметичное соединение в узлах с ограниченным пространством для монтажа.

Корпус из высокопрочного технополимера и уплотнения из нитрильного каучука (NBR) определяют технические границы эксплуатации: максимальное рабочее давление составляет 12 бар при температуре среды и окружающего воздуха в диапазоне -20...+60 °C. Конструкция рассчитана на работу с подготовленным сжатым воздухом (фильтрованным, с маслом или без него). Химическая стойкость материалов корпуса позволяет использовать фитинг в стандартных индустриальных условиях, при этом малый вес изделия (29,2 г) минимизирует инерционные нагрузки при установке на подвижные части механизмов.

• Тип присоединения на входе: наружная резьба G3/8
• Тип присоединения на выходе: цанга Ø8 мм
• Максимальное рабочее давление: 12 бар
• Рабочая температура: -20...+60 °C
• Материал корпуса: технополимер
• Материал уплотнения: NBR (бутадиен-нитрильный каучук)
• Форма фитинга: L-образный

Монтаж со стороны входа выполняется в резьбовое отверстие стандарта G (цилиндрическая резьба); наличие интегрированного уплотнения упрощает сборку и исключает необходимость применения дополнительных герметизирующих материалов. Цанговый механизм на выходе обеспечивает надёжную фиксацию трубок из полиуретана (PU), полиамида (PA) или полиэтилена (PE). При сборке необходимо обеспечить перпендикулярный срез трубки и её полную посадку в цангу до упора. Конструкция предполагает возможность вращения угловой части относительно резьбового основания, что облегчает позиционирование трубки после окончательной затяжки резьбы.
