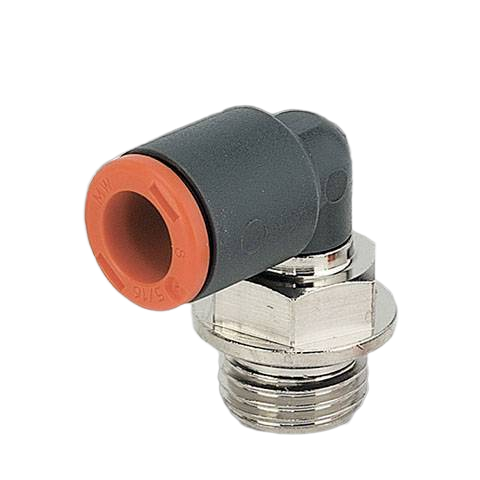

Фитинг угловой Metalwork RL34 8 1/4 2L34010

Цанговый угловой фитинг серии 2L34010 Metalwork - это L-образный соединительный элемент для изменения направления пневматической магистрали под давлением до 12 бар.

Конструкция объединяет резьбовой штуцер G1/4 и быстроразъемный зажим для пневматической трубки наружным диаметром 8 мм. Применение технополимера в качестве основного материала корпуса обеспечивает низкий вес (15,9 г) при сохранении механической прочности, что позволяет монтировать узел на подвижных элементах пневмоавтоматики без значительного увеличения инерционных масс.

Уплотнительные элементы из бутадиен-нитрильного каучука (NBR) гарантируют герметичность соединения в температурном диапазоне -20...+60 °C. Данный тип эластомера устойчив к воздействию компрессорных масел, что допускает использование компонента в пневмолиниях с распылённой смазкой. Корпус не подвержен коррозии при работе с влажным сжатым воздухом, однако требует исключения контакта с агрессивными химическими растворителями.

Наружная цилиндрическая резьба предполагает монтаж в распределители, коллекторы или крышки пневмоцилиндров. Цанговый механизм обеспечивает быструю многократную фиксацию калиброванных пластиковых трубок без применения специального инструмента. Форма угольника минимизирует перегибы шлангов в стеснённых пространствах, снижая риск локального падения расхода воздуха в системе.

• Тип фитинга: Угловой (L-образный)
• Подключение 1: Наружная резьба G1/4
• Подключение 2: Цанга под трубку Ø8 мм
• Максимальное давление: 12 бар
• Материал корпуса: Технополимер
• Материал уплотнения: NBR
• Рабочая температура: -20...+60 °C
