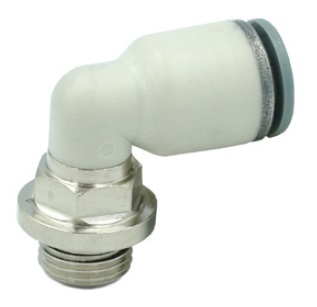

Штуцер цанговый угловой Camozzi R7522 6-1/8

Угловой фитинг серии R7522 представляет собой коммутационный элемент L-образной формы, предназначенный для соединения гибких пневматических магистралей с исполнительными механизмами или распределителями. Конструкция изделия позволяет выполнять монтаж трубопроводов под углом 90°, что оптимизирует разводку пневмолиний и предотвращает перегибы трубки в условиях ограниченного монтажного пространства.

• Присоединительные параметры: Входная сторона оснащена наружной резьбой G1/8, выходная — цанговым зажимом под трубку диаметром 6 мм. Сочетание стандартной трубной резьбы и быстроразъемного соединения обеспечивает оперативную интеграцию в существующие пневматические схемы.
• Материалы конструкции: Корпус выполнен из технополимера, а уплотнительные элементы — из NBR (бутадиен-нитрильного каучука). Использование полимерных материалов обеспечивает высокую коррозионную стойкость и химическую инертность к рабочей среде.
• Эксплуатационные характеристики: Фитинг рассчитан на рабочее давление до 10 бар и температурный диапазон от -10 до +80 °C. Данные параметры позволяют применять изделие в общепромышленных системах подготовки и распределения сжатого воздуха.

Применение технополимера позволило снизить массу изделия до 10 г, что минимизирует инерционную нагрузку при установке на подвижные части оборудования, такие как захваты роботов или каретки линейных модулей. Надежная герметизация соединения достигается за счет свойств эластомера NBR, сохраняющего эластичность в указанном температурном диапазоне.
