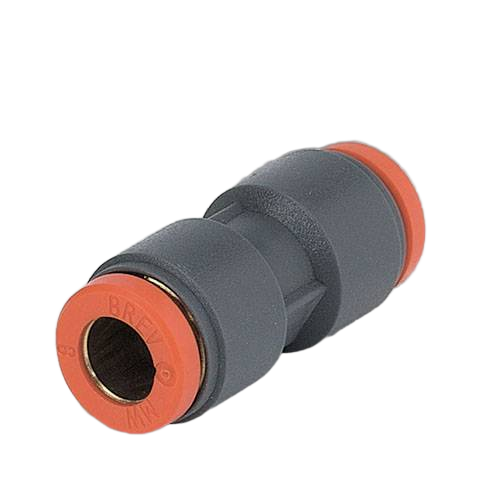

Муфта цанговая Metalwork R19 5 2019002

Муфта цанговая Metalwork серии R19 2019002 - это прямой равнопроходный фитинг I-образного типа, предназначенный для быстрого и герметичного соединения пневматических трубок в системах распределения сжатого воздуха. Узел обеспечивает надежную фиксацию линий без применения монтажного инструмента, что упрощает компоновку пневматических схем в условиях ограниченного пространства и плотного монтажа.

Технополимерный корпус в сочетании с уплотнительными элементами из нитрильного каучука (NBR) определяет эксплуатационные параметры изделия. Муфта сохраняет работоспособность в температурном диапазоне -20...+50 °C при максимальном рабочем давлении до 10 бар. Материал уплотнений устойчив к воздействию масляного тумана, однако чувствителен к внешним абразивным загрязнениям, поэтому для сохранения ресурса цангового механизма рекомендуется использовать очищенную среду и контролировать отсутствие глубоких рисок на поверхности подключаемых трубок.

• Присоединение 1: цанга Ø5 мм
• Присоединение 2: цанга Ø5 мм
• Максимальное давление: 10 бар
• Материал корпуса: технополимер
• Материал уплотнения: NBR
• Рабочая температура: -20...+50 °C
• Вес: 9,2 г

Установка производится путем ввода трубки в цанговый зажим до упора, демонтаж осуществляется нажатием на размыкающее кольцо корпуса. Фитинг оптимизирован для работы с полиуретановыми (PU), полиамидными (PA) и полиэтиленовыми (PE) трубками с наружным диаметром Ø5 мм. При сборке необходимо обеспечить строго перпендикулярный срез трубки под углом 90° и отсутствие осевых перекосов, которые могут привести к повреждению захватных зубцов и потере герметичности соединения.
