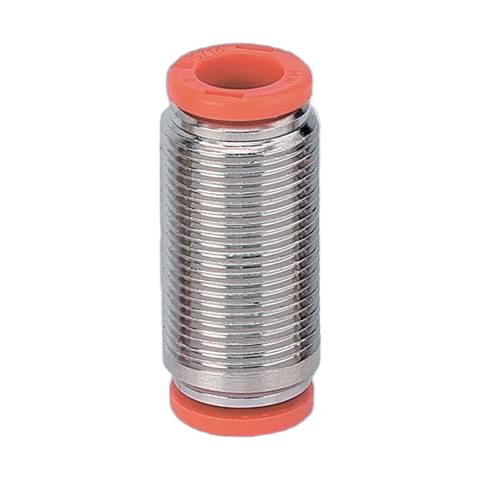

Муфта цанговая Metalwork R3 5 2003002

Муфта цанговая Metalwork серии R3 - это прямой I-образный соединитель для стыковки двух пневматических трубок одинакового диаметра Ø5 мм в магистралях с рабочим давлением до 16 бар. Изделие спроектировано для обеспечения полнопроходного канала, что минимизирует турбулентность потока и падение давления в узле соединения. Фитинг эффективен в схемах распределения сжатого воздуха и вакуума, где требуется компактность и высокая надежность фиксации при минимальном весе узла в 22 г.

Материал корпуса из латуни и уплотнения из бутадиен-нитрильного каучука (NBR) определяют технические границы применения: температурный диапазон -20...+80 °C и совместимость с парами синтетических масел. Уплотнение NBR сохраняет эластичность в указанном интервале, предотвращая утечки при температурных деформациях элементов. Эксплуатация в сильно запыленных средах требует предварительной подготовки воздуха, так как абразивные включения могут повредить посадочное седло или снизить удерживающую способность цанговых захватов.

• Тип присоединения: Цанга 5 мм - Цанга 5 мм
• Максимальное рабочее давление: 16 бар
• Материал корпуса: Латунь
• Материал уплотнения: NBR
• Рабочая температура: -20...+80 °C
• Форма фитинга: I-образный

Присоединение на входе и выходе реализовано через цанговый зажим, позволяющий выполнять многократную сборку без износа стенок магистрали. Рекомендуется использовать калиброванные трубки из полиуретана (PU) или полиамида (PA) с допуском по наружному диаметру. Для демонтажа достаточно осевого нажатия на разжимное кольцо, что высвобождает стальные фиксирующие лепестки; при повторном монтаже следует убедиться в чистоте торца трубки и отсутствии на нем глубоких осевых царапин.
