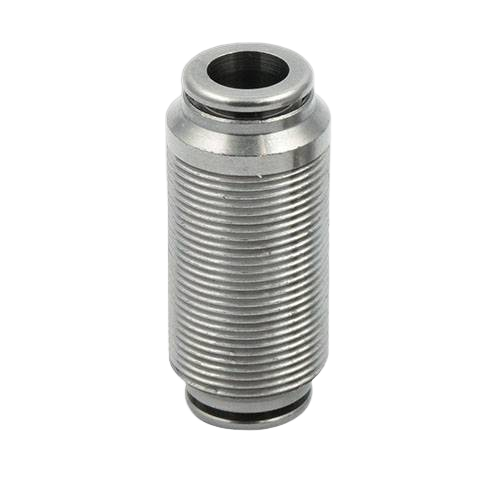

Муфта цанговая Metalwork R3 NSF 10 2F03005

Муфта цанговая Metalwork R3 NSF 10 2F03005 - это соединительный компонент I-образной формы для быстрого монтажа пневматических магистралей в системах с рабочим давлением до 16 бар.

Фитинг предназначен для прямого герметичного соединения двух полимерных трубок одинакового диаметра. Применение серии R3 в промышленной пневматике позволяет создавать надёжные разборные узлы для передачи сжатого воздуха или инертных газов, обеспечивая стабильное прохождение среды без сужения рабочего сечения магистрали.

Техническое ядро изделия - сочетание латунного корпуса и уплотнений из фторкаучука (FKM), что определяет расширенный температурный режим эксплуатации от -20 до +150 °C. Стойкость фторкаучука к термическому воздействию и продуктам распада компрессорного масла позволяет использовать муфту в высокотемпературных зонах и химически агрессивных средах, где стандартные эластомеры (NBR) быстро теряют герметизирующие свойства. Механизм фиксации рассчитан на работу в контурах с давлением до 16 бар, сохраняя целостность соединения при пульсациях потока.

• Материал корпуса: латунь
• Материал уплотнений: фторкаучук (FKM)
• Рабочее давление: до 16 бар
• Диапазон температур: -20...+150 °C
• Присоединение 1: цанга Ø10 мм
• Присоединение 2: цанга Ø10 мм
• Вес изделия: 53,1 г

Установка производится путём ввода трубки в цанговый зажим Ø10 мм до упора. Конструкция обеспечивает захват трубки по всей окружности без деформации её стенок, что критично для многократного монтажа. Для обеспечения паспортной герметичности рекомендуется использовать калиброванные трубки из полиамида или полиуретана с чистым перпендикулярным срезом. Компактные габариты и вес 53,1 г позволяют минимизировать паразитную нагрузку на пневмолинии при плотной компоновке оборудования.
