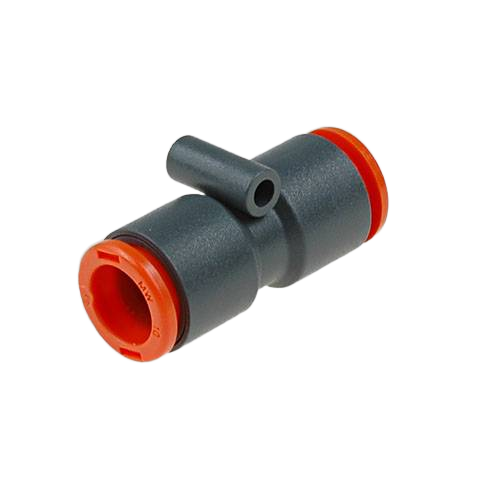

Муфта цанговая Metalwork RL19 12 2019006

Муфта цанговая Metalwork RL19 12 2019006 - это I-образный проходной фитинг для герметичного соединения полимерных трубок в магистралях сжатого воздуха с рабочим давлением до 10 бар. Изделие обеспечивает прямой переход между двумя линиями равного сечения без сужения проходного канала, что минимизирует пневматические потери в системе и упрощает конфигурацию пневмолиний.

Конструкция с корпусом из технополимера и уплотнениями NBR рассчитана на эксплуатацию в стандартных промышленных условиях. Материал корпуса отличается высокой химической стойкостью к коррозии и малым весом, а температурный диапазон -20...+50 °C соответствует требованиям большинства производственных площадок. Оптимальная герметичность системы гарантируется при использовании калиброванных трубок из полиуретана, полиамида или полиэтилена с внешним диаметром 12 мм. Важно обеспечить чистоту рабочей среды, так как попадание абразивных частиц в зону цангового зажима может привести к повреждению эластомерных уплотнений.

• Тип присоединения: Цанга Ø12 мм
• Материал корпуса: Технополимер
• Максимальное давление: 10 бар
• Рабочая температура: -20...+50 °C
• Материал уплотнений: NBR
• Вес: 8,8 г

Монтаж выполняется по принципу push-in: трубка вводится в цангу до упора, где фиксируется внутренним зажимным кольцом. Для демонтажа достаточно нажать на полимерное отжимное кольцо, что позволяет многократно производить сборку без применения специального инструмента и повреждения поверхности трубки. Малый вес (8,8 г) и компактные габариты серии RL19 снижают механическую нагрузку на гибкие магистрали. При установке рекомендуется следить за тем, чтобы срез трубки был ровным и перпендикулярным ее оси, что исключает перекос уплотнения и гарантирует надежную фиксацию.
