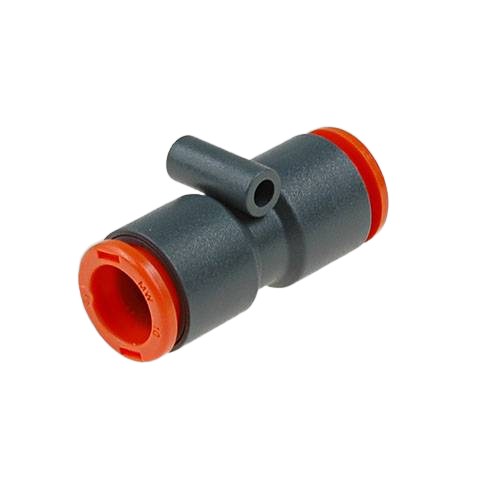

Муфта цанговая Metalwork RL19 10 2019005

Муфта цанговая Metalwork серии RL19 - это прямой соединительный компонент из высокопрочного технополимера для линейного сопряжения гибких полимерных магистралей Ø10 мм в пневматических системах промышленного назначения.

Изделие предназначено для работы со сжатым воздухом под давлением до 10 бар. Конструкция I-образного типа обеспечивает минимальное гидравлическое сопротивление и сохранение ламинарного потока среды. Цанговый механизм фиксации позволяет осуществлять многократную сборку и разборку узла без использования специального инструмента, что критично для сервисного обслуживания и быстрой переналадки оборудования.

Температурный диапазон эксплуатации -20...+50 °C ограничен физико-химическими свойствами полимера и уплотнений NBR. Бутадиен-нитрильный каучук сохраняет эластичность и герметичность при наличии в системе масляного тумана, однако требует отсутствия агрессивных химических примесей, несовместимых с технополимером. Малый вес (5,1 г) снижает инерционность подвижных участков пневматических цепей и уменьшает нагрузку на точки крепления трубок.

• Присоединение 1: цанга 10 мм
• Присоединение 2: цанга 10 мм
• Максимальное давление: 10 бар
• Рабочая температура: -20...+50 °C
• Материал корпуса: технополимер
• Материал уплотнения: NBR
• Форма корпуса: I-образная

Монтаж осуществляется простым вводом трубки в цанговый зажим до упора; для обеспечения герметичности рекомендуется использовать калиброванные трубки из полиуретана (PU), полиамида (PA) или полиэтилена (PE). Перед установкой следует убедиться в отсутствии задиров на торце трубки и чистоте посадочного места. Демонтаж производится нажатием на кольцо цанги, что освобождает стопорный механизм без повреждения поверхности магистрали.
