Вал прецизионный ISKRA с опорой TBR25

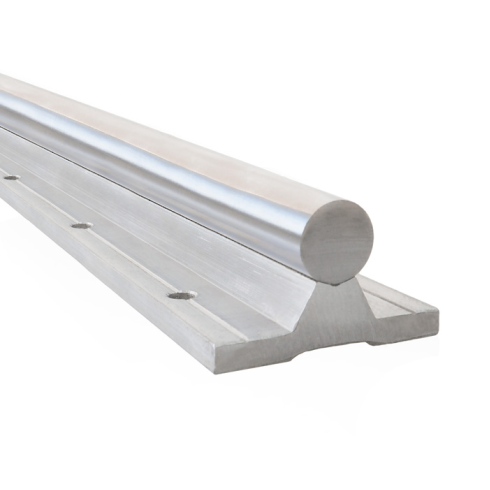

Вал прецизионный ISKRA серии TBR25 - это готовый к монтажу узел линейного перемещения на алюминиевой опоре для прецизионного позиционирования в составе систем промышленной автоматизации. Конструктивное исполнение со сплошной поддержкой вала разработано для исключения нежелательных прогибов под нагрузкой, что критично при организации длинных трасс перемещения до 4000 мм.

Техническое ядро изделия составляет направляющая Ø25 мм из высокоуглеродистой стали Cf53, обеспечивающей необходимую твердость дорожек качения и износостойкость при интенсивных циклических нагрузках. Наличие алюминиевого основания TBR позволяет эффективно распределять радиальные усилия на несущую станину, сохраняя высокую жесткость системы при малом удельном весе 0,056 кг/см. Прецизионная шлифовка поверхности вала способствует плавному ходу линейных подшипников и снижению уровня шума при работе привода.

• Диаметр вала: Ø25 мм
• Материал направляющей: сталь Cf53
• Высота узла H: 31,97 мм
• Ширина основания b: 65 мм
• Максимальная длина Lmax: 4000 мм
• Диаметр отверстий d1/d2: 6,6/11 мм

Монтаж осуществляется на подготовленную поверхность через сквозные отверстия в опоре с шагом, кратным 50 мм, что обеспечивает надежную фиксацию по всей длине хода. Геометрия узла с шириной основания 65 мм и высотой 31,97 мм предполагает использование совместимых линейных блоков открытого типа (например, серии TBR25UU). При сборке многоосевых систем обязательным условием является соблюдение параллельности направляющих, так как перекосы ведут к росту момента сопротивления и ускоренному износу элементов качения. Конструкция допускает эксплуатацию в стандартном температурном диапазоне для узлов без полимерных уплотнений при условии регулярного обслуживания и смазки направляющих.
