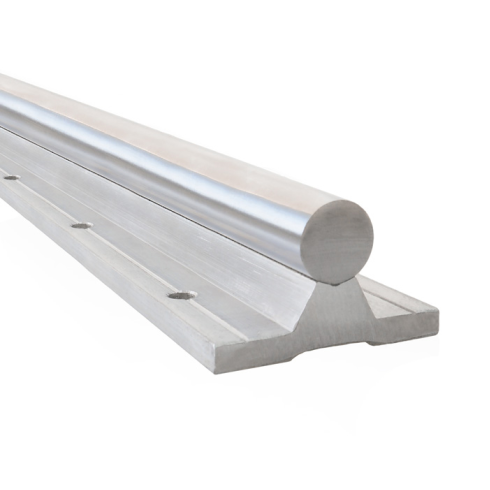

Вал прецизионный ISKRA с опорой SBR25C

Вал прецизионный серии SBR25C ISKRA - это цилиндрическая линейная направляющая на сплошной опоре для прецизионных систем перемещения, обеспечивающая стабильность геометрических параметров и исключающая прогиб вала Ø25 мм при значительных длинах хода.

Конструктивное исполнение с непрерывной поддержкой стального вала по всей длине до 4000 мм предназначено для применения в станках с ЧПУ, портальных роботах и автоматизированных линиях, где требуется высокая жесткость при воздействии радиальных нагрузок. Использование высокоуглеродистой стали Cf53 гарантирует необходимую поверхностную твердость и износостойкость беговых дорожек, что является определяющим фактором ресурса при работе с шариковыми линейными подшипниками открытого типа. Алюминиевое основание опоры эффективно распределяет усилия на несущую конструкцию станины и снижает общую инерционность системы за счет малого веса.

• Диаметр вала - Ø25 мм
• Материал направляющей - сталь Cf53
• Максимальная длина (Lmax) - 4000 мм
• Общая высота (H) - 33 мм
• Ширина опоры (b) - 55 мм
• Шаг крепежных отверстий (P) - 200 мм
• Погонный вес - 0.056 кг/см

Монтаж изделия осуществляется на подготовленную поверхность через сквозные отверстия Ø6.6 мм, расположенные с шагом 200 мм. Совместимость с линейными блоками (каретками) типоразмера SBR25 обеспечивает стандартную высоту осей и упрощает проектирование узлов. При сборке многоосевых систем необходимо контролировать параллельность направляющих для предотвращения заклинивания тел качения. Для долговечной эксплуатации в запыленных средах рекомендуется использование защитных гофр и регулярная очистка вала с последующим нанесением индустриальных масел, совместимых с материалом сепаратора подшипника.
