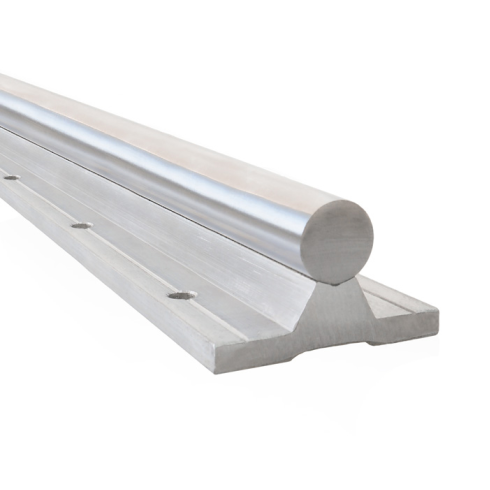

Вал прецизионный ISKRA с опорой TBR16

Вал прецизионный ISKRA серии TBR16 - это направляющий модуль на сплошной алюминиевой опоре для обеспечения линейного перемещения в системах промышленной автоматизации с длиной хода до 4000 мм.

Конструктивное исполнение серии TBR предполагает фиксацию стального вала Ø16 мм на жесткой алюминиевой подложке по всей его протяженности. Такое решение эффективно предотвращает деформацию и прогиб направляющей под воздействием рабочих нагрузок или собственного веса, что критично при проектировании длинных осей перемещения. Рабочая поверхность из конструкционной стали Cf53 подвергается прецизионной шлифовке и индукционной закалке, что гарантирует высокую твердость беговой дорожки и износостойкость при постоянном контакте с шариковыми втулками линейных кареток.

• Диаметр вала d - 16 мм
• Материал вала - Сталь Cf53
• Высота сборки H - 22,14 мм
• Ширина основания b - 50 мм
• Шаг крепежных отверстий P - 150 мм
• Диаметр отверстий d1/d2 - 5,5/9,5 мм
• Линейная плотность - 0,03 кг/см

Эксплуатационный ресурс изделия определяется чистотой рабочей зоны и регулярностью обслуживания сопрягаемых поверхностей. Поскольку сталь Cf53 чувствительна к коррозии в агрессивных средах, при эксплуатации в условиях повышенной влажности необходимо применение соответствующих индустриальных масел или консистентных смазок. Алюминиевая опора обладает высокой коррозионной стойкостью и размерной стабильностью, обеспечивая при этом малый погонный вес узла (0,03 кг/см), что снижает общую инерционность оборудования.

Монтаж прецизионного вала производится на подготовленную ровную поверхность станины. Технологические отверстия в опоре расположены с шагом 150 мм и предназначены под крепеж с диаметром стержня 5,5 мм. Геометрия цековки d2 (9,5 мм) позволяет выполнить скрытую установку винтов ниже уровня опорной плоскости вала. Изделие полностью совместимо по присоединительным размерам с линейными подшипниками типа TBR16UU и аналогичными модулями качения стандартной метрической сетки.
