Вал прецизионный ISKRA с опорой SBR16C

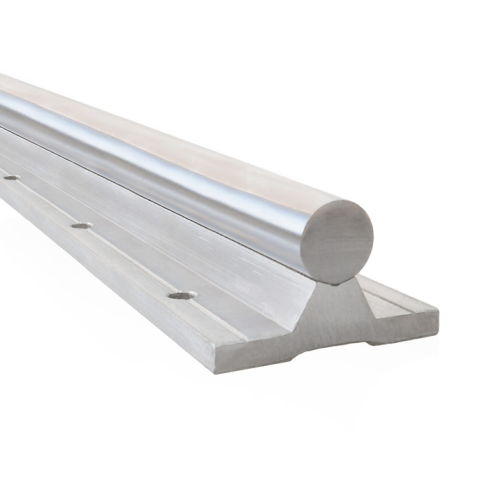

Прецизионный вал ISKRA серии SBR16C - это готовый узел линейного перемещения на алюминиевой опоре, предназначенный для построения прецизионных направляющих в промышленном оборудовании, станках с ЧПУ и механизмах подачи при высоких требованиях к жесткости. Конструкция эффективно предотвращает прогиб вала под действием собственного веса и рабочих усилий на значительных пролетах, что критично для систем с большой длиной хода до 4000 мм.

Техническое ядро модуля составляет вал диаметром Ø16 мм из стали Cf53 с индукционной закалкой рабочей поверхности, закрепленный на жесткой алюминиевой подложке. Поверхностная твердость стали обеспечивает высокий ресурс при работе с линейными подшипниками открытого типа, а однородность закаленного слоя предотвращает деформацию при высоких удельных давлениях в зоне контакта. Алюминиевая опора обеспечивает коррозионную стойкость конструкции при сохранении низкого погонного веса 0.03 кг/см. При эксплуатации в условиях интенсивного пылеобразования или попадания стружки рекомендуется использовать дополнительные уплотнения на сопрягаемых каретках для защиты дорожек качения.

• Диаметр вала - 16 мм
• Материал направляющей - сталь Cf53
• Высота сборки H - 25 мм
• Ширина опоры b - 40 мм
• Шаг отверстий P - 150 мм
• Вес - 0.03 кг/см
• Максимальная длина - 4000 мм

Монтаж осуществляется через сквозные крепежные отверстия диаметром 5,5 мм с цековкой 9,5 мм под головку болта, расположенные с шагом 150 мм. Геометрия профиля соответствует стандартной сетке SBR, что гарантирует совместимость с каретками соответствующего типоразмера. При установке нескольких параллельных линий необходимо обеспечить точность позиционирования для исключения перекосов и повышенного износа подшипниковых узлов. Допускается резка вала в размер с учетом кратности шага крепежа 50 мм.
