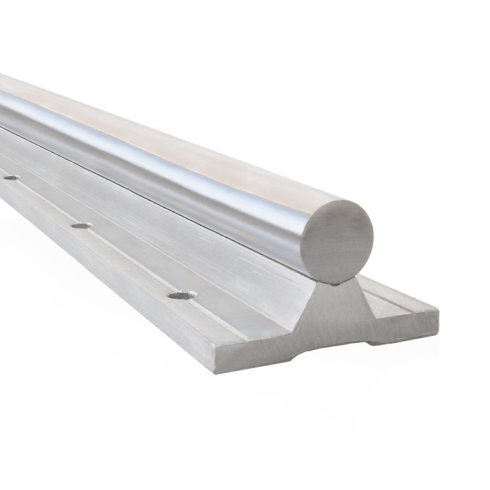

Вал прецизионный ISKRA с опорой SBR20C

Вал прецизионный SBR20C-ISKRA бренда ISKRA - это опорный направляющий узел системы линейного перемещения для эксплуатации в условиях значительных пролетов и высоких радиальных нагрузок. Конструктивное исполнение с непрерывной алюминиевой подложкой предотвращает деформацию и прогиб стального вала под собственным весом или воздействием рабочего органа, обеспечивая стабильность траектории движения в портальных системах и станках с ЧПУ.

Рабочая поверхность выполнена из стали Cf53 с индукционной закалкой, что создает твердый наружный слой для минимизации износа при работе с линейными подшипниками качения. Высокая чистота обработки поверхности гарантирует плавный ход и низкий уровень шума. Сталь Cf53 характеризуется оптимальным сочетанием поверхностной твердости и вязкости сердцевины, что позволяет валу эффективно воспринимать динамические нагрузки без риска хрупкого разрушения при сохранении геометрической точности.

• Диаметр вала d - 20 мм
• Материал направляющей - Сталь Cf53
• Общая высота H - 27 мм
• Шаг крепежных отверстий P - 150 мм
• Максимальная длина Lmax - 4 000 мм
• Вес изделия - 0.04 кг/см

Установка производится на плоское подготовленное основание с фиксацией через монтажные отверстия в алюминиевой опоре, имеющие шаг 150 мм. Типоразмер направляющей соответствует стандарту серии SBR20, что предполагает полную совместимость с линейными каретками открытого типа соответствующего диаметра. При сборке многосекционных линий стыковка валов требует прецизионной юстировки для исключения микроперепадов в местах сопряжения, которые могут негативно влиять на ресурс шариковых втулок.
