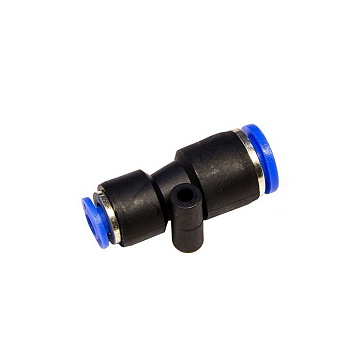

Муфта цанговая TITAN LOCK TLP-PG12-6

Муфта цанговая TITAN LOCK серии PG - это быстроразъемный переходной фитинг из технополимера для прямого соединения полимерных трубок в пневматических системах сжатого воздуха.

Узел предназначен для выполнения перехода между участками магистрали разного диаметра, обеспечивая герметичное сочленение линий Ø12 мм и Ø6 мм. Компактный I-образный корпус позволяет монтировать соединение в условиях ограниченного пространства и минимизировать пневматические потери за счет прямолинейной геометрии внутреннего канала. Функционал изделия востребован в блоках управления и на исполнительных механизмах, где требуется частое изменение конфигурации линий или быстрый монтаж без специального инструмента.

Корпус из технополимера обеспечивает высокую коррозионную стойкость и малый вес, что снижает нагрузку на подвижные части оборудования. Цанговый механизм рассчитан на эксплуатацию с трубками из полиуретана (PU) и полиамида (PA), обеспечивая надежное удержание при пульсирующих нагрузках в стандартном для серии диапазоне давления. Профессиональная эксплуатация предполагает использование подготовленного воздуха, так как загрязнение среды твердыми частицами может привести к абразивному износу внутреннего уплотнения и потере герметичности узла.

• Материал корпуса: технополимер
• Форма фитинга: I-образный
• Тип присоединения: цанговый зажим
• Присоединение 1: Ø12 мм
• Присоединение 2: Ø6 мм
• Серия: PG

Монтаж осуществляется путем вталкивания трубки в приемное гнездо до упора, при этом фиксация происходит автоматически за счет внутренних зажимных элементов. Для обеспечения герметичности необходимо использовать трубки с ровным торцом и калиброванным наружным диаметром. Конструкция муфты допускает многократный демонтаж: для отсоединения линии требуется нажать на пластиковое кольцо и извлечь трубку. При сборке системы следует избегать чрезмерных изгибающих усилий в точке входа трубки в фитинг, чтобы исключить деформацию уплотнительного элемента и утечки среды.
