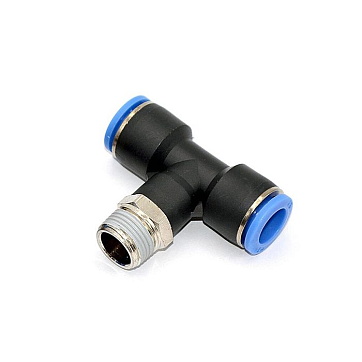

Тройник цанговый TITAN LOCK TLP-PB6-01

Тройник цанговый TLP-PB6-01 TITAN LOCK - это Т-образный соединительный элемент серии PB для разветвления потоков сжатого воздуха и подключения пневматических компонентов к магистрали.

Узел предназначен для создания ответвлений в пневматических системах под углом 90 градусов. Конструкция типа PB обеспечивает надежную фиксацию гибких полимерных трубок из полиуретана или полиамида и интеграцию в резьбовые порты пневмоостровов, распределителей или цилиндров. Тройник позволяет эффективно распределять рабочую среду между несколькими исполнительными механизмами, сохраняя компактность и упорядоченность монтажной схемы.

Корпус из технополимера характеризуется малым весом и химической стойкостью к типичным промышленным загрязнениям. Цанговый механизм обеспечивает моментальную фиксацию трубки диаметром 6 мм без использования специального инструмента, гарантируя герметичность при соблюдении требований к качеству поверхности и перпендикулярности среза шланга. Среда эксплуатации - подготовленный сжатый воздух или вакуум; допустимые параметры давления и температуры соответствуют стандартной сетке серии PB для общепромышленных условий.

• Форма фитинга: T-образный
• Материал корпуса: Технополимер
• Диаметр цангового соединения: 6 мм
• Присоединительная резьба: 1/8
• Тип исполнения: PB
• Тип присоединения: цанга - наружная резьба

Наружная резьба размера 1/8 требует соблюдения рекомендованного момента затяжки для исключения деформации порта или корпуса изделия. Шестигранное основание позволяет производить монтаж стандартным ключом в условиях плотной компоновки оборудования. Цанга рассчитана на многократные циклы соединения-разъединения, что существенно упрощает техническое обслуживание и переналадку пневматических линий. Для обеспечения надежной герметизации резьбового стыка конструкция предполагает использование стандартных уплотнительных элементов серии.
