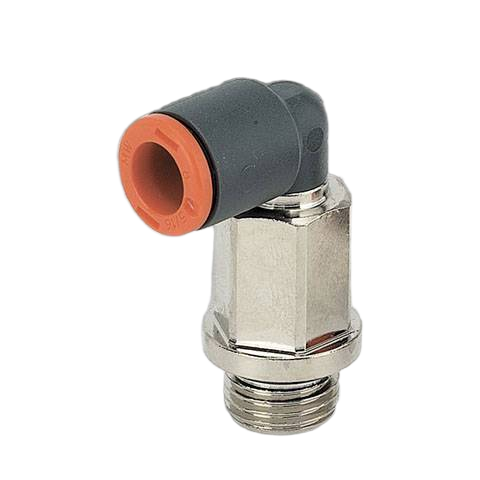

Фитинг угловой Metalwork RL36 6 1/8 2L36007

Угловой фитинг Metalwork серии RL36 - это L-образный соединительный компонент для сопряжения пневматических магистралей с резьбовыми портами распределителей или исполнительных механизмов при рабочем давлении до 12 бар.

Фитинг предназначен для построения компактных узлов в пневмосистемах, где требуется изменение направления потока под прямым углом. Конструкция рассчитана на работу в стандартных индустриальных контурах сжатого воздуха. Использование технополимера в качестве материала корпуса позволяет минимизировать общую массу сборки, что критично для подвижных узлов и портальных систем, снижая инерционные нагрузки на приводы.

Эксплуатационные характеристики определяются температурным диапазоном -20...+60 °C и физико-химической стойкостью уплотнения NBR. Бутадиен-нитрильный каучук обеспечивает герметичность системы при работе с фильтрованным воздухом, содержащим или не содержащим распыленное масло. Гладкая внутренняя геометрия проточного канала способствует ламинарному течению среды, минимизируя локальные потери давления на повороте линии.

• Тип присоединения на входе: Наружная резьба G1/8
• Тип присоединения на выходе: Цанга Ø6 мм
• Максимальное давление: 12 бар
• Материал корпуса: Технополимер
• Материал уплотнения: NBR
• Рабочая температура: -20...+60 °C
• Вес: 17,8 г

Цанговый захват обеспечивает надежную фиксацию полимерных трубок (полиамид, полиуретан, полиэтилен) внешним диаметром Ø6 мм без применения инструмента, сохраняя целостность оболочки шланга при многократном монтаже. Резьбовое соединение стандарта G соответствует международной метрической сетке и совместимо с большинством компонентов промышленной автоматики. При установке в порт рекомендуется соблюдать нормативный момент затяжки для предотвращения деформации резьбовой части основания.
