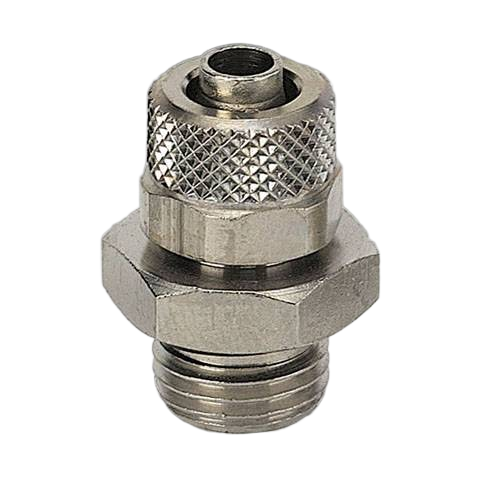

Штуцер прямой с нар. резьбой с накидной гайкой G1/8-8/6 мм Metalwork C1/Z 8/6 1/8 2351005

Штуцер прямой с наружной резьбой Metalwork 2351005 - это ниппельное соединение с накидной гайкой для интеграции полимерных трубок в пневматические системы с рабочим давлением до 18 бар. Изделие обеспечивает надежную фиксацию магистрали в узлах с повышенными требованиями к механической прочности стыка и устойчивости к вибрациям.

Компонент предназначен для создания переходов между портами с цилиндрической резьбой G1/8 и гибкими линиями с наружным диаметром 8 мм и внутренним 6 мм. В отличие от цанговых фитингов, накидная гайка жестко прижимает трубку к внутреннему конусному ниппелю, что предотвращает срыв шланга при резких скачках давления или интенсивных инерционных нагрузках. Металлическое исполнение корпуса гарантирует износостойкость и сохранение геометрии резьбы при многократном обслуживании пневмосистемы.

Эксплуатационные параметры позволяют использовать штуцер в контурах с подготовленным сжатым воздухом или нейтральными газами. Отсутствие внутренних эластомерных уплотнений в зоне зажима делает соединение нечувствительным к агрессивным воздействиям внешней среды, а температурный диапазон применения лимитируется исключительно физико-химическими свойствами выбранного трубопровода (полиуретан, полиамид или полиэтилен). Масса изделия составляет 18,5 г, что минимизирует нагрузку на ответные резьбовые порты и элементы автоматики.

• Максимальное рабочее давление: 18 бар
• Присоединение 1: G1/8
• Присоединение 2 (трубка): 8/6 мм
• Тип резьбы: G (цилиндрическая)
• Вес: 18,5 г
• Производитель: Metalwork
• Артикул: 2351005

Монтаж со стороны резьбы требует применения плоских уплотнительных колец или герметика для фиксации в цилиндрическом отверстии. При установке трубки необходимо надеть накидную гайку на шланг, насадить его на ниппель до упора и произвести затяжку гайки вручную или с помощью гаечного ключа. Конструкция обеспечивает герметичность без сужения внутреннего проходного сечения трубки, что позволяет сохранять расчетную пропускную способность пневматической линии.
