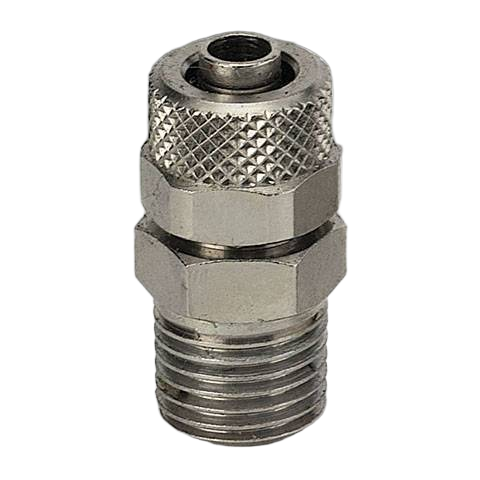

Штуцер прямой с нар. резьбой с накидной гайкой R1/8-8/6 мм Metalwork C1 8/6 1/8 2301003

Штуцер прямой Metalwork серии C1 с накидной гайкой - это соединительный компонент для фиксации полимерных трубок в пневматических системах с рабочим давлением до 18 бар. Изделие обеспечивает герметичный переход с конической наружной резьбы на гибкую магистраль, гарантируя надежное удержание линии даже в условиях вибрационных нагрузок или пульсаций давления.

Фитинг предназначен для работы со сжатым воздухом в промышленной автоматизации и пневматических приводах. Конструкция с накидной гайкой предполагает механический прижим трубки к внутреннему ниппелю, что исключает самопроизвольное отсоединение и минимизирует риск повреждения стенок шланга. Отсутствие эластичных уплотнений в зоне фиксации трубки повышает ресурс узла и расширяет его применимость в условиях температурных колебаний, ограниченных только физическими свойствами материалов корпуса и используемого трубопровода.

Максимальное рабочее давление 18 бар позволяет интегрировать штуцер в высоконапорные системы, где стандартные цанговые соединения могут быть недостаточно эффективны. Никелированная латунь корпуса обеспечивает коррозионную стойкость и долговечность резьбового соединения. Благодаря ниппельному принципу монтажа, проходное сечение остается максимально открытым, что критично для систем с высокими требованиями к расходу воздуха и минимизации потерь давления на локальных участках сети.

• Присоединительная резьба: R1/8
• Тип резьбы: коническая
• Диаметр трубки (наружный/внутренний): 8/6 мм
• Максимальное давление: 18 бар
• Вес: 17,9 г
• Производитель: Metalwork

Монтаж резьбовой части R1/8 выполняется с применением уплотнительных материалов (лента PTFE или анаэробный герметик) для обеспечения герметичности по профилю конической резьбы. Трубка калибра 8/6 мм надевается на конусообразный ниппель до упора, после чего фиксируется накидной гайкой. При сборке рекомендуется соблюдать умеренный момент затяжки, обеспечивающий плотное прилегание без деформации полимерного материала. Штуцер полностью совместим с полиуретановыми (PU), полиамидными (PA) и полиэтиленовыми (PE) трубками соответствующего типоразмера.
