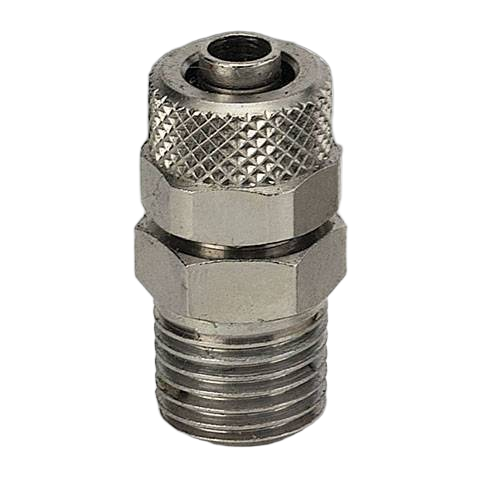

Штуцер прямой с нар. резьбой с накидной гайкой R1/2-10/8 мм Metalwork C1 10/8 1/2 2301008

Прямой штуцер серии C1 Metalwork - это резьбовой соединительный элемент с накидной гайкой для фиксации полимерных трубок в пневматических магистралях с рабочим давлением до 18 бар. Относится к классу ниппельных соединений, обеспечивающих жесткую механическую фиксацию шланга, что критично для систем с пульсирующим давлением или вибрационными нагрузками.

Основным техническим ограничением выступает максимальное давление 18 бар, что позволяет использовать изделие в высоконагруженных линиях, где стандартные цанговые зажимы могут быть недостаточно эффективны. Фитинг совместим с трубками из полиамида (PA), полиуретана (PU) или полиэтилена (PE) типоразмера 10/8 мм. Благодаря отсутствию эластомерных уплотнений в узле фиксации трубки (герметизация достигается за счет обжима материала шланга на конусе ниппеля при затяжке гайки), соединение сохраняет стабильность при перепадах температур и устойчиво к механическому износу при многократном монтаже.

• Тип резьбы: наружная коническая R
• Размер присоединения 1: 1/2
• Размер присоединения 2: 10/8 мм
• Максимальное давление: 18 бар
• Вес изделия: 52,5 г
• Артикул производителя: 2301008

Присоединение 1 выполнено в виде наружной конической резьбы R1/2 (стандарт ISO 7-1), требующей применения уплотнительных материалов, таких как фум-лента или анаэробный герметик. Монтаж трубки 10/8 мм осуществляется путем ее насаживания на коническую часть ниппеля с последующим затягиванием накидной гайки. Конструкция исключает повреждение наружной поверхности трубки. При установке рекомендуется соблюдать соосность и контролировать момент затяжки гайки, чтобы обеспечить плотное прилегание без избыточной деформации стенки шланга.
