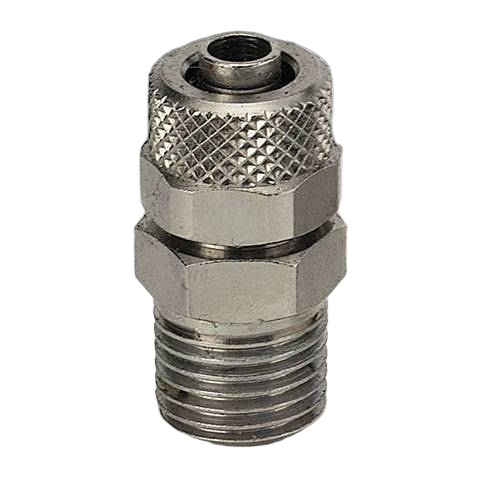

Штуцер прямой с нар. резьбой с накидной гайкой R1/4-8/6 мм Metalwork C1 8/6 1/4 2301004

Прямой штуцер Metalwork серии C1 - это ниппельный соединительный элемент с накидной гайкой для надежной фиксации полимерных трубок в пневматических системах с рабочим давлением до 18 бар.

Изделие предназначено для создания герметичных разъемных соединений между магистралью с резьбовым портом и гибким шлангом внешним диаметром 8 мм. Конструкция с накидной гайкой обеспечивает высокую механическую прочность крепления, что критично для линий с пульсирующим давлением или значительными вибрационными нагрузками, где цанговые аналоги могут демонстрировать недостаточную надежность фиксации. Проходное сечение оптимизировано для минимизации пневматических потерь при передаче сжатого воздуха.

Корпус из никелированной латуни обладает коррозионной стойкостью и химической инертностью к минеральным маслам в составе воздуха. Благодаря отсутствию внутренних эластичных манжет, герметичность соединения достигается за счет плотной посадки стенки трубки на конус ниппеля. Максимальный порог давления в 18 бар позволяет использовать компонент в системах подготовки воздуха и исполнительных механизмах с повышенными требованиями к прочности узлов связи. Температурный режим эксплуатации ограничен преимущественно физическими свойствами подключаемой пневмотрубки.

• Производитель: Metalwork
• Максимальное давление: 18 бар
• Тип резьбы: Коническая R1/4
• Присоединение для трубки: 8/6 мм
• Вес изделия: 23,6 г
• Артикул: 2301004

Монтаж осуществляется путем установки трубки на конусообразный наконечник с последующей затяжкой гайки, которая механически обжимает шланг. Коническая наружная резьба R1/4 (BSPT) предполагает использование уплотнительных составов или ФУМ-ленты для герметизации порта. Фитинг полностью совместим с калиброванными трубками из полиуретана, полиамида (рилсана) и полиэтилена типоразмера 8/6 мм, соответствующими промышленным стандартам пневмоавтоматики.
