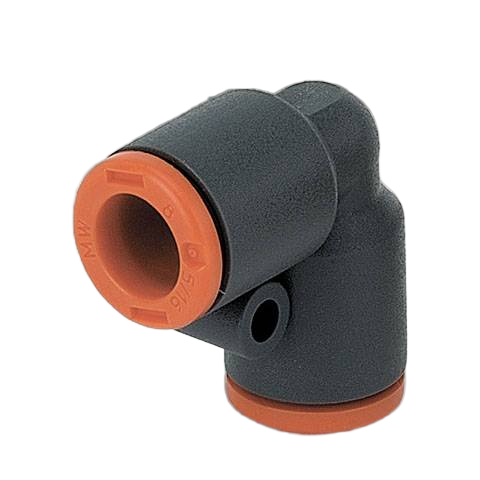

Фитинг цанговый угловой Metalwork RL21 10 2021005

Фитинг цанговый угловой Metalwork RL21 10 - это L-образный соединительный элемент для быстрой фиксации пневматических трубок и изменения направления магистрали на 90 градусов в системах сжатого воздуха под давлением до 10 бар.

Применение технополимера в конструкции корпуса позволило снизить массу изделия до 6,1 г, что критично для подвижных узлов и вибронагруженного оборудования. Рабочий диапазон температур от -20 до +50 °C и использование уплотнений из бутадиен-нитрильного каучука (NBR) определяют требования к подготовке среды: воздух должен быть очищен от влаги и механических примесей для исключения абразивного износа манжет. Материал уплотнения сохраняет эластичность при контакте с промышленными маслами, обеспечивая герметичность контура в течение всего срока эксплуатации.

• Форма корпуса: L-образный (угольник)
• Присоединение 1: Цанга 10 мм
• Присоединение 2: Цанга 10 мм
• Рабочая температура: -20...+50 °C
• Максимальное давление: 10 бар
• Материал уплотнения: NBR
• Вес: 6,1 г

Цанговый механизм с обеих сторон рассчитан на работу с калиброванными трубками из полиамида (PA) или полиуретана (PU) внешним диаметром 10 мм. Монтаж выполняется простым движением до упора, не требует применения герметиков или специальных инструментов, что существенно сокращает время сборки пневмоостровов и распределительных узлов. Для надежной герметизации рекомендуется использовать трубки с ровным срезом под углом 90 градусов и отсутствием глубоких царапин на поверхности в зоне контакта с цангой.
