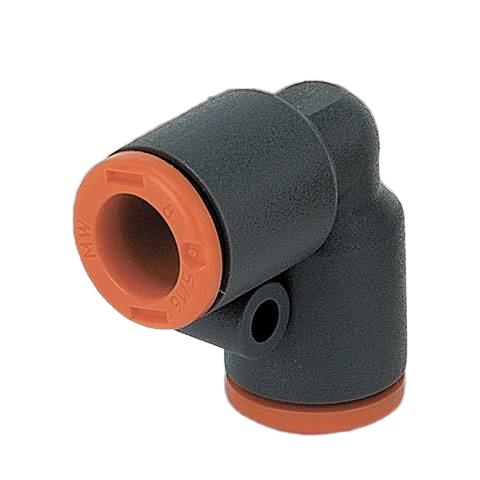

Фитинг цанговый угловой Metalwork RL21 4 2L21001

Фитинг цанговый угловой Metalwork серии RL21 - это соединительный компонент L-образной конфигурации для оперативного построения пневматических систем и изменения направления потока сжатого воздуха под прямым углом.

Изделие рассчитано на эксплуатацию в магистралях с максимальным рабочим давлением до 12 бар. Корпус из технополимера обеспечивает минимальный вес узла (2,2 г), что критично для мобильных или высокодинамичных частей оборудования. В качестве рабочей среды выступает подготовленный сжатый воздух: наличие загрязнений или агрессивных примесей может повлиять на ресурс уплотнений.

• Присоединение 1: 4 мм
• Присоединение 2: 4 мм
• Максимальное давление: 12 бар
• Рабочая температура: -20...+60 °C
• Материал корпуса: технополимер
• Материал уплотнений: NBR
• Форма: L-образный

Рабочий температурный диапазон от -20 до +60 °C позволяет использовать фитинг в большинстве производственных цехов. Нитрильный каучук (NBR) в составе уплотнительного контура сохраняет эластичность и герметичность при контакте с парами компрессорного масла. Конструкция цангового зажима предполагает многократную фиксацию калиброванных полимерных трубок из полиуретана или полиамида с наружным диаметром 4 мм без применения специального инструмента.

При монтаже необходимо обеспечить перпендикулярный срез трубки и её полную вставку до упора в цангу. Угловая форма фитинга оптимизирует пространство при плотной компоновке пневмоостровов или распределительных блоков. Компактные габариты и малый вес позволяют снизить инерционность систем при установке непосредственно на движущиеся элементы исполнительных механизмов.
