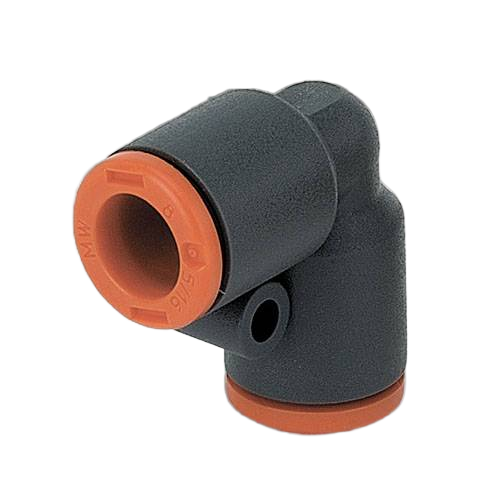

Фитинг цанговый угловой Metalwork RL21 6 2L21003

Фитинг цанговый угловой Metalwork серии RL21 - это L-образный соединительный компонент для изменения направления пневматической линии на 90 градусов в системах распределения сжатого воздуха при давлении до 12 бар. Изделие разработано для компактного монтажа в узлах промышленной автоматики, где требуется минимизация веса и высокая коррозионная стойкость соединений без использования инструмента.

Корпус из технополимера в сочетании с уплотнениями из нитрильного каучука (NBR) обеспечивает надежную герметичность в температурном диапазоне -20...+60 °C. Материал корпуса устойчив к воздействию масел и типичных промышленных сред, однако требует соблюдения регламентированного класса чистоты воздуха, так как абразивные частицы могут повредить цанговый механизм. Применение технополимера позволило снизить массу изделия до 3,2 г, что делает его оптимальным для установки на подвижные элементы пневматических приводов и манипуляторов.

Монтаж осуществляется по принципу быстроразъемного соединения: цанговый зажим фиксирует трубку с наружным диаметром 6 мм при простом нажатии. Конструкция предполагает многократную сборку и разборку узла без потери эксплуатационных характеристик при условии использования калиброванных трубок из полиуретана (PU), полиамида (PA) или полиэтилена (PE). Для извлечения трубки достаточно нажать на отжимное кольцо, что упрощает сервисное обслуживание и переналадку оборудования.

• Присоединение 1: Цанга 6 мм
• Присоединение 2: Цанга 6 мм
• Максимальное рабочее давление: 12 бар
• Рабочая температура: -20...+60 °C
• Материал корпуса: Технополимер
• Материал уплотнения: NBR
• Форма фитинга: L-образный
• Вес: 3,2 г
