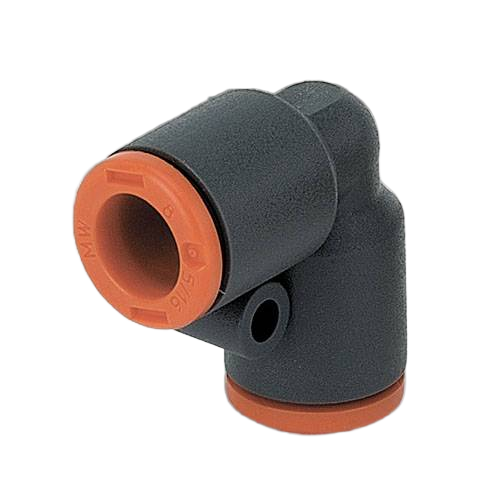

Фитинг цанговый угловой Metalwork RL21 8 2L21004

Фитинг цанговый угловой Metalwork серии RL21 (модель 2L21004) - это равносторонний L-образный соединитель для изменения направления пневматической трассы на 90 градусов в контурах промышленной автоматики. Конструкция рассчитана на работу с подготовленным сжатым воздухом и инертными газами в диапазоне давления до 12 бар. Благодаря использованию технополимера в качестве материала корпуса, изделие отличается минимальной массой 4,5 г и высокой коррозионной стойкостью при сохранении механической прочности в индустриальных условиях.

Эксплуатационные параметры определяются свойствами бутадиен-нитрильного каучука (NBR) и полимерного корпуса, что задает рабочий температурный режим от -20 до +60 °C. Фитинг сохраняет герметичность при условии использования калиброванных трубок из полиуретана (PU) или полиамида (PA) с соответствующим допуском по внешнему диаметру. Материал уплотнений устойчив к воздействию масляного тумана, что делает компонент совместимым с системами, требующими смазки, а также с сухим воздухом без риска потери эластичности манжет.

• Тип присоединения: цанга - цанга
• Диаметр сопрягаемых трубок: 8 мм
• Максимальное давление: 12 бар
• Диапазон температур: -20...+60 °C
• Материал корпуса: технополимер
• Материал уплотнения: NBR
• Вес изделия: 4,5 г

Монтаж выполняется по принципу быстроразъемного соединения: трубка вставляется в цанговый зажим до упора, обеспечивая автоматическую фиксацию. Для демонтажа достаточно нажать на пластиковое отпускное кольцо. При сборке необходимо обеспечить ровный перпендикулярный срез пневмотрубки и отсутствие осевых перекосов, чтобы исключить повреждение цанги и утечки среды. Компактные габариты серии RL21 позволяют выполнять плотный монтаж в ограниченных пространствах распределительных шкафов и на подвижных узлах технологического оборудования.
