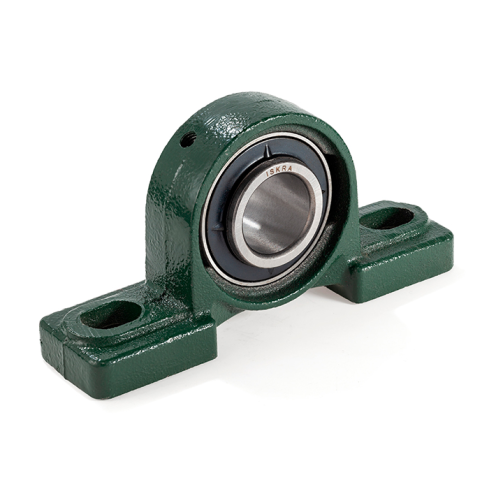

Подшипниковый узел ISKRA UCP204

Подшипниковый узел UCP204-ISKRA бренда ISKRA - это стационарный опорный узел типа «pillow block» для фиксации приводных валов Ø20 мм в механизмах промышленной автоматики и подъемно-транспортном оборудовании. Конструкция включает корпус P204 и радиальный шариковый подшипник UC204 с широким внутренним кольцом, рассчитанный на компенсацию начальных перекосов вала при монтаже за счет сферической посадочной поверхности.

Техническое ядро узла составляют нагрузочные характеристики: динамическая грузоподъемность 12160 Н и статическая 6318 Н обеспечивают стабильную работу при радиальных нагрузках в типовом для серии диапазоне. Изделие поставляется с предварительно заложенной пластичной смазкой и оснащено защитными уплотнениями, что позволяет эксплуатировать узел в условиях запыленности при соблюдении регламентных интервалов обслуживания через предусмотренный пресс-масленку.

• Внутренний диаметр: Ø20 мм
• Динамическая нагрузка: 12160 Н
• Статическая нагрузка: 6318 Н
• Межосевое расстояние: 95 мм
• Высота H: 33.3 мм
• Ширина A: 127 мм
• Крепежный винт: M10
• Маркировка по ISO: UCP204

Узел монтируется на жесткую опорную плоскость через два отверстия под винты M10 с межосевым расстоянием 95 мм. Фиксация на валу осуществляется двумя установочными винтами на внутреннем кольце подшипника. Присоединительные и габаритные размеры соответствуют международному стандарту ISO UCP204, что гарантирует полную взаимозаменяемость с аналогичными компонентами других производителей и упрощает проектирование посадочных мест.
