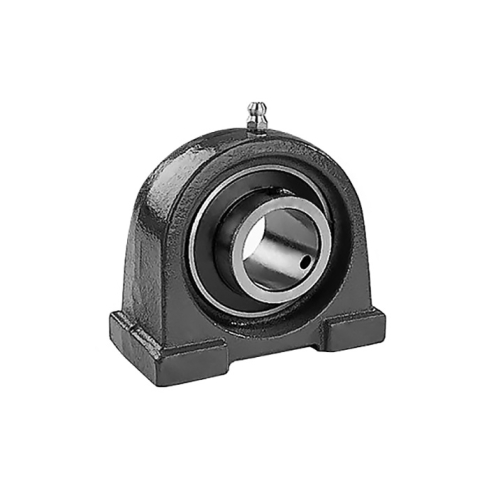

Подшипниковый узел ISKRA UCPA206

Стационарный подшипниковый узел серии UCPA206 ISKRA - это опорный блок стандарта ISO для фиксации вращающихся валов Ø30 мм в механизмах промышленного назначения.

Устройство состоит из корпуса PA206 и интегрированного подшипника UC206. Кинематика узла рассчитана на восприятие радиальных и комбинированных нагрузок, где базовым ограничителем выступают паспортные значения: статическая грузоподъемность 10735 Н и динамическая 18525 Н. Конструкция компенсирует начальные перекосы вала при сборке, обеспечивая стабильное вращение. Ресурс компонента напрямую зависит от соблюдения режима смазки и отсутствия превышения допустимых усилий в процессе эксплуатации.

• Внутренний диаметр: Ø30 мм
• Маркировка по ISO: UCPA206
• Динамическая нагрузка: 18525 Н
• Статическая нагрузка: 10735 Н
• Крепежный винт: M14
• Вес: 1,12 кг

Монтаж блока осуществляется на плоскую несущую поверхность станины или рамы. Для жесткой фиксации корпуса предусмотрены монтажные отверстия с межосевым расстоянием 66 мм под крепежные винты M14. Фиксация внутреннего кольца на валу выполняется по стандартной для серии схеме, что надежно предотвращает осевое проскальзывание. При проектировании монтажного пространства механизма учитываются габаритная высота узла 84 мм (расстояние от основания до оси вращения составляет 42.9 мм) и ширина основания 50 мм.
