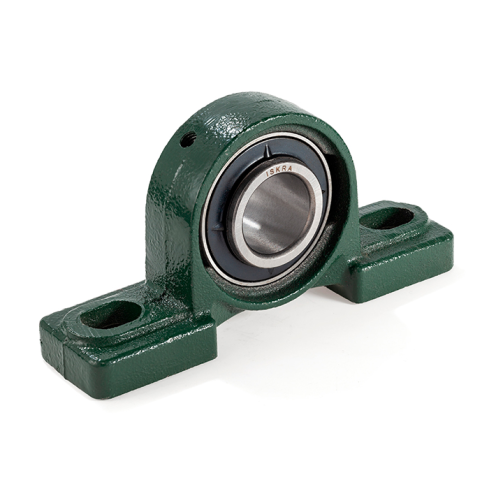

Подшипниковый узел ISKRA UCP209

Стационарный подшипниковый узел серии UCP209 бренда ISKRA - это готовый к установке опорный элемент кинематических схем для восприятия радиальных и комбинированных нагрузок на валах диаметром 45 мм.

Конструкция представляет собой сборку из чугунного корпуса P209 на лапах и сферического шарикового подшипника UC209. Исполнение узла по маркировке ISO UCP209 обеспечивает размерную совместимость с посадочными местами аналогичных промышленных серий. Сферическая посадка наружного кольца подшипника в корпусе компенсирует начальные перекосы вала при монтаже и защищает механизм от избыточных напряжений.

Узел рассчитан на эксплуатацию в приводах конвейеров, технологических линий и машин, требующих жесткой фиксации вращающихся осей. Несущая способность системы ограничивается базовой динамической нагрузкой 32395 Н и статической нагрузкой 20235 Н. Эксплуатационный ресурс напрямую зависит от соблюдения расчетных нагрузочных режимов и своевременного технического обслуживания, предусмотренного регламентом для подшипников данной серии.

• Внутренний диаметр: 45 мм
• Тип узла: Стационарный
• Маркировка по ISO: UCP209
• Корпус: P209
• Динамическая нагрузка: 32395 Н
• Статическая нагрузка: 20235 Н
• Межосевое расстояние: 146 мм
• Вес: 2.14 кг

Монтаж стационарного корпуса на несущую раму осуществляется через два крепежных отверстия с межосевым расстоянием 146 мм, для фиксации применяется крепежный винт M14. Блокировка внутреннего кольца на валу производится за счет установочных элементов самого подшипника. При сборке требуется соблюдение соосности опорных площадок, так как эксплуатация с отклонениями за пределами диапазона самоцентрирования приводит к неравномерному износу дорожек качения. Масса узла в сборе составляет 2.14 кг, что учитывается при расчете общего веса промышленной установки.
