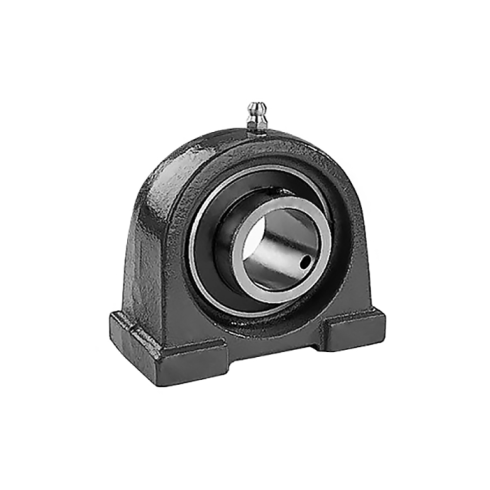

Подшипниковый узел ISKRA UCPA205

Подшипниковый узел UCPA205 ISKRA - это стационарный опорный модуль с внутренним диаметром 25 мм, предназначенный для фиксации оси вращения и восприятия радиальных нагрузок в механизмах промышленного оборудования.

Конструкция включает чугунный корпус PA205 и сферический шариковый подшипник UC205, что компенсирует начальные перекосы вала при сборке и работе. Эксплуатационный предел обусловлен несущей способностью узла: динамическая нагрузка ограничена 13300 Н, статическая нагрузка - 7457 Н. Шаровидная наружная обойма подшипника в сочетании с ответной расточкой корпуса обеспечивает самоцентрирование, снижая износ тел качения при незначительных угловых деформациях. Смазка узла осуществляется через канал в корпусе, что позволяет обслуживать модуль в условиях производственного загрязнения и защищает элементы качения.

Установка стационарного корпуса выполняется через глухие резьбовые отверстия в основании, межосевое расстояние e составляет 56 мм. Для фиксации узла на несущей раме или станине применяется крепежный винт M10. Вал крепится во внутреннем кольце подшипника при помощи установочных стопорных винтов, что исключает осевое смещение при заданных рабочих усилиях. Маркировка узла соответствует стандарту ISO, гарантируя размерную совместимость с установочными площадками при замене компонентов серии UCPA205.

• Внутренний диаметр: 25 мм
• Динамическая нагрузка: 13300 Н
• Статическая нагрузка: 7457 Н
• Межосевое расстояние e: 56 мм
• Крепежный винт: M10
• Базовый подшипник: UC205
• Масса узла: 0.83 кг
