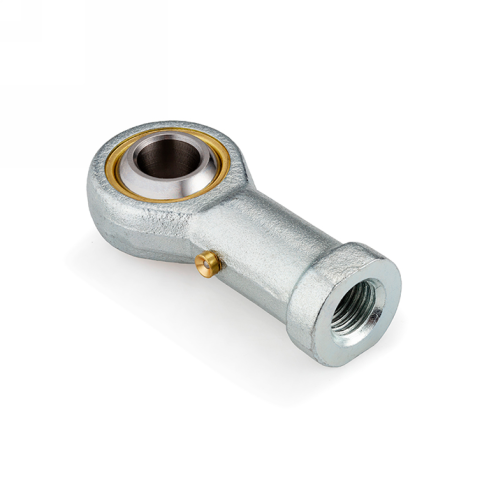

Шарнирный наконечник ISKRA TSFL10X1,25

Шарнирный наконечник серии TSFL10X125-ISKRA бренда ISKRA - это необслуживаемый соединительный узел с левой резьбой M10x1,25, предназначенный для компенсации несоосности и передачи механических усилий в подвижных рычажных механизмах промышленного оборудования.

Изделие применяется в системах автоматизации и узлах машин, работающих в условиях вибраций и знакопеременных нагрузок. Исполнение с внутренней левой резьбой позволяет интегрировать деталь в кинематические цепи, требующие точной регулировки межосевого расстояния без полного демонтажа линии. Внутренний диаметр Ø12,9 мм и диаметр сферы 19,05 мм обеспечивают стабильность вращения и сохранение геометрии пятна контакта при значительных угловых отклонениях.

Монтаж осуществляется путем навинчивания на ответную часть с соответствующим шагом резьбы 1,25. Наружный диаметр корпуса 22 мм позволяет использовать наконечник в условиях плотной компоновки узлов. При сборке необходимо обеспечивать чистоту сопрягаемых поверхностей и соосность установки для предотвращения ускоренного износа сферического вкладыша. Общая ширина изделия составляет 43 мм, что соответствует стандартам серии для заданных нагрузочных характеристик.

• Внутренний диаметр d1: Ø12,9 мм
• Размер резьбы d3: M10x1,25
• Тип резьбы: Левая
• Наружный диаметр d2: 22 мм
• Диаметр сферы dk: 19,05 мм
• Ширина W: 43 мм
• Вес: 10 кг
