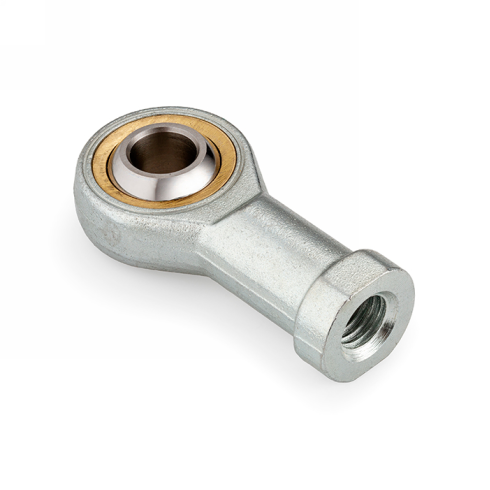

Шарнирный наконечник ISKRA TSFL12C

Шарнирный наконечник TSFL12C ISKRA - это соединительный узел для подвижных рычажных систем и пневматических приводов, обеспечивающий компенсацию угловых перекосов при передаче усилий. Устройство предназначено для установки на штоки и тяги в узлах, где требуется сохранение подвижности при линейном перемещении под углом.

Техническое ядро модели определяет сферический шарнир с диаметром dk 22,23 мм и внутренним отверстием d1 15,4 мм. Левая метрическая резьба M12×1,75 позволяет интегрировать наконечник в специфические узлы регулировки или использовать в паре со стандартными тягами для изменения общей длины без рассоединения шарниров. Компактный корпус с наружным диаметром d2 26 мм и шириной b 16 мм рассчитан на работу в условиях ограниченного монтажного пространства.

• Размер резьбы d3: M12×1,75
• Направление резьбы: Левая
• Диаметр сферы dk: 22,23 мм
• Внутренний диаметр d1: 15,4 мм
• Ширина b: 16 мм
• Наружный диаметр d2: 26 мм
• Ширина W: 50 мм
• Диаметр хвостовика d5: 22 мм

Монтаж выполняется путем навинчивания хвостовика на резьбовую шпильку или вал; при сборке необходимо обеспечить соосность и чистоту пары трения. Наличие левой резьбы требует внимательности при выборе ответных деталей и фиксации соединения. Стальная конструкция предполагает эксплуатацию в общепромышленных средах при условии соблюдения температурных режимов и периодической подачи смазочного материала в зону скольжения.
