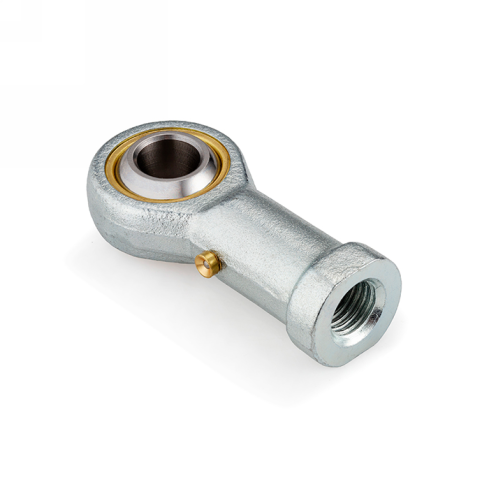

Шарнирный наконечник ISKRA TSFL12

Шарнирный наконечник серии TSFL12 бренда ISKRA - это механический соединительный узел с левой резьбой M12x1,75 для передачи осевых усилий и компенсации перекосов в кинематических цепях.

Конструкция обеспечивает подвижное соединение элементов приводов, тяг и рычажных механизмов. Встроенный сферический подшипник скольжения с наружным диаметром 26 мм и диаметром сферы 22,23 мм компенсирует угловые отклонения сопрягаемых деталей. Узел рассчитан на восприятие радиальных и знакопеременных осевых нагрузок в типовом для данной размерной группы диапазоне, предотвращая появление изгибающих моментов на штоках пневмоцилиндров или направляющих.

• Внутренний диаметр d1: 15,4 мм
• Наружный диаметр d2: 26 мм
• Размер резьбы d3: M12x1,75
• Направление резьбы: левая
• Диаметр сферы dk: 22,23 мм
• Ширина b: 16 мм
• Габаритная ширина W: 50 мм
• Вес: 13 кг

Интеграция в систему осуществляется через хвостовик, имеющий базовые посадочные диаметры 17,5 мм и 22 мм. При сборке требуется надежная фиксация сопрягаемой тяги контргайкой на левой резьбе для исключения вибрационных люфтов. Длина рабочего резьбового участка составляет 17 мм, что определяет монтажный запас регулировки при настройке кинематической связи.
