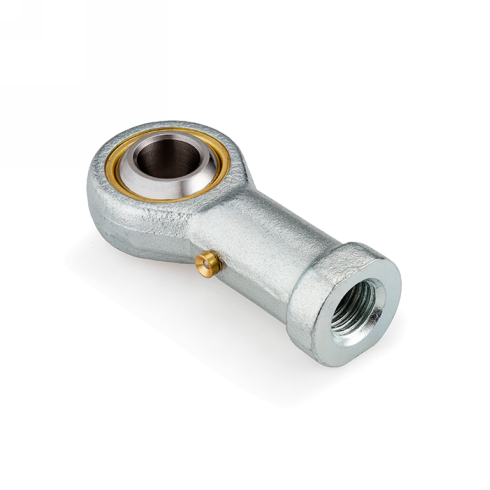

Шарнирный наконечник ISKRA TSFL25

Шарнирный наконечник TSFL25 ISKRA - это механический соединительный узел для компенсации угловых перекосов и передачи усилий в подвижных деталях машин с левой резьбой M24×2. Изделие предназначено для обеспечения подвижности в рычажных передачах и системах промышленной автоматики, где требуется передача знакопеременных нагрузок при сохранении свободного вращения в нескольких плоскостях.

Конструкция включает корпус с наружным диаметром 47 мм и внутренний шарнирный элемент с диаметром сферы 42,85 мм. Геометрические параметры изделия, включая внутренний диаметр d1, составляющий 29,6 мм, и ширину головки 31 мм, адаптированы для работы в условиях высоких статических и динамических напряжений. Применение данного наконечника позволяет минимизировать изгибающие моменты на штоках пневмоцилиндров и осях механизмов, продлевая общий ресурс системы за счет исключения жесткой фиксации в узлах сочленения.

• Внутренний диаметр d1: 29,6 мм
• Размер резьбы d3: M24×2 (левая)
• Диаметр сферы dk: 42,85 мм
• Наружный диаметр d2: 47 мм
• Ширина b: 31 мм
• Диаметр хвостовика d5: 42 мм
• Общая ширина W: 94 мм
• Вес: 47 кг

Монтаж наконечника осуществляется на вал или шток через хвостовик с левой резьбой; при установке необходимо соблюдать соосность и обеспечивать плотную затяжку для исключения люфтов. Конструкция с габаритной шириной 94 мм и диаметром хвостовика 33,5 мм предполагает интеграцию в нагруженные узлы промышленного оборудования. Массивное исполнение узла весом 47 кг требует учета инерционных характеристик при проектировании динамических систем тяжелого машиностроения.
