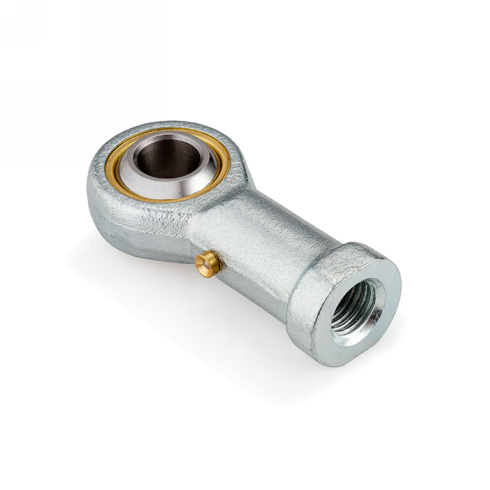

Шарнирный наконечник ISKRA TSF25

Шарнирный наконечник серии TSF25-ISKRA бренда ISKRA - это прецизионный механический узел для передачи динамических усилий в подвижных соединениях промышленного оборудования и рычажных механизмах пневматических приводов. Изделие предназначено для обеспечения свободного вращения в нескольких плоскостях, эффективно компенсируя угловые несоосности и перекосы осей при передаче нагрузки.

Техническое ядро компонента составляет сферическая пара скольжения (диаметр сферы dk 42,85 мм), размещенная в корпусе с наружным диаметром 47 мм. Внутренний диаметр отверстия d1 составляет 29,6 мм, что является ключевым ограничивающим параметром при подборе ответной оси или пальца. Ширина внутренней обоймы 31 мм и общая конструктивная ширина 94 мм обеспечивают высокую жесткость узла и его устойчивость к значительным радиальным воздействиям в тяжелых режимах эксплуатации.

• Внутренний диаметр d1: Ø29,6 мм
• Диаметр сферы dk: 42,85 мм
• Размер резьбы d3: M24x2
• Наружный диаметр d2: Ø47 мм
• Диаметр хвостовика d4: 33,5 мм
• Диаметр хвостовика d5: 42 мм
• Ширина b: 31 мм
• Тип резьбы: Правая

Монтаж наконечника осуществляется через интегральный хвостовик с правой метрической резьбой M24x2, что гарантирует надежную фиксацию на штоке цилиндра или тяге. При установке следует обеспечить соосность и чистоту сопрягаемых поверхностей; наличие хвостовика диаметром 33,5 мм позволяет точно позиционировать деталь в системе. Сферический подшипник требует регулярного обслуживания и смазки в соответствии с эксплуатационным регламентом для предотвращения преждевременного износа при работе в условиях повышенной запыленности или воздействия агрессивных сред.
