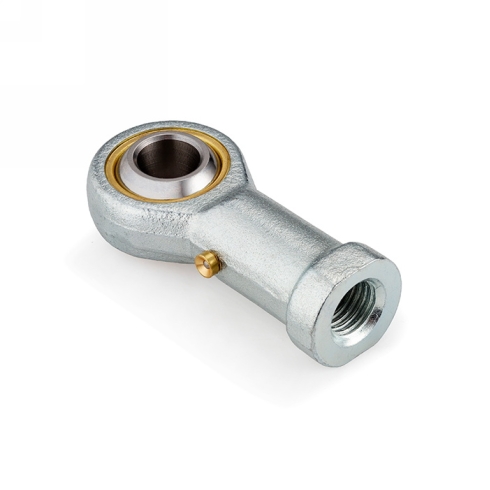

Шарнирный наконечник ISKRA TSF12

Шарнирный наконечник TSF12 ISKRA - это прецизионный соединительный узел с внутренней резьбой, предназначенный для передачи динамических усилий и компенсации угловых перекосов в рычажных механизмах промышленного оборудования. Устройство относится к категории элементов трансмиссии, обеспечивающих подвижное соединение штоков пневмоцилиндров или валов с исполнительными органами машин.

Техническое ядро изделия базируется на сферической паре скольжения с диаметром dk 22,23 мм, которая определяет кинематику узла и его способность воспринимать комбинированные нагрузки. Внутренний диаметр отверстия d1 составляет 15,4 мм, что является ключевым ограничителем при подборе сопрягаемого пальца или оси. Конструкция корпуса с наружным диаметром d2 26 мм и шириной 16 мм рассчитана на эксплуатацию в условиях вибраций и осевых смещений, типичных для автоматизированных линий и подъемно-транспортных механизмов.

• Внутренний диаметр d1: 15,4 мм
• Диаметр сферы dk: 22,23 мм
• Размер резьбы d3: M12x1,75
• Тип резьбы: Правая
• Наружный диаметр d2: 26 мм
• Ширина b: 16 мм
• Габаритная ширина W: 50 мм
• Вес: 13 кг

Присоединение осуществляется через внутреннюю правую резьбу M12x1,75, что требует точного соответствия с ответной деталью вала. При монтаже необходимо обеспечить соосность соединяемых элементов, так как значительные боковые усилия могут привести к ускоренному износу подшипниковой сферы. Компактные размеры с хвостовиком d4 17,5 мм позволяют интегрировать наконечник в пространственно ограниченные системы, а значительная масса в 13 кг (согласно спецификации) должна учитываться при расчете инерционных параметров привода.
