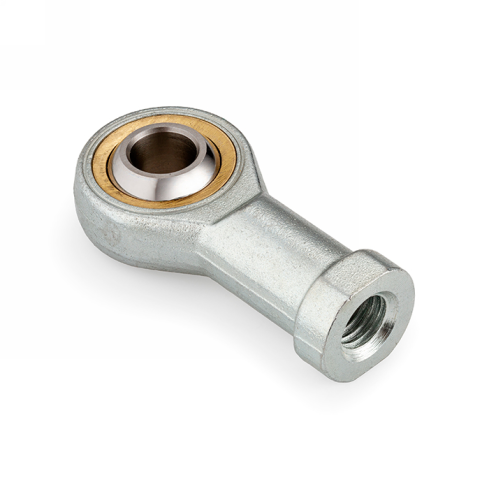

Шарнирный наконечник ISKRA TSF12C

Шарнирный наконечник серии TSF12C ISKRA - это прецизионный узел скольжения для передачи динамических усилий в подвижных соединениях и рычажных передачах промышленного оборудования. Изделие предназначено для компенсации угловых несоосностей и обеспечения плавного качания или вращения вала относительно тяги в составе узлов автоматизации.

Техническое ядро компонента составляет сферическая пара с диаметром сферы 22,23 мм, обеспечивающая высокую несущую способность. Внутренний диаметр отверстия под ось составляет 15,4 мм, а ширина кольца 16 мм гарантирует стабильность пятна контакта при передаче момента. Корпус с наружным диаметром 26 мм рассчитан на эксплуатацию в условиях статических и умеренных динамических нагрузок, что позволяет использовать его в различных механических узлах.

• Размер резьбы: M12×1,75
• Направление резьбы: Правая
• Внутренний диаметр d1: 15,4 мм
• Диаметр сферы dk: 22,23 мм
• Наружный диаметр d2: 26 мм
• Ширина b: 16 мм
• Общая ширина W: 50 мм
• Вес: 14 кг

Присоединение к системе выполняется через правую метрическую резьбу M12×1,75 на хвостовике. При монтаже необходимо соблюдать соосность сопрягаемых элементов для предотвращения боковых нагрузок на корпус и хвостовик диаметром 22 мм. Геометрические параметры (длина 17 мм и общая ширина 50 мм) обеспечивают совместимость со стандартными монтажными кронштейнами и тягами промышленного назначения.
