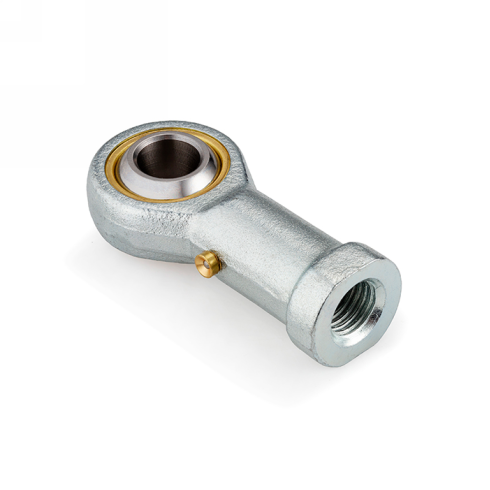

Шарнирный наконечник ISKRA TSF12X1,25

Шарнирный наконечник TSF12X1,25 ISKRA - это прецизионный узел скольжения серии TSF12X125-ISKRA для передачи осевых и радиальных усилий в условиях промышленной эксплуатации. Конструкция предназначена для компенсации несоосности и обеспечения необходимой подвижности соединений в составе пневматических приводов, систем рулевого управления и промышленного оборудования в условиях динамических нагрузок.

Техническое ядро изделия составляет пара скольжения со сферическим диаметром Ø22,23 мм, заключённая в корпус с наружным диаметром d2 26 мм. Ширина головки b 16 мм позволяет интегрировать наконечник в узкие монтажные пространства, а общая ширина W 50 мм определяет габаритный вынос узла. Материалы конструкции подобраны для работы в стандартной промышленной среде; износостойкость сопрягаемых поверхностей обеспечивает стабильный ресурс при воздействии вибраций и знакопеременных нагрузок. Масса изделия составляет 14 кг.

Установка производится через хвостовик с правой метрической резьбой M12x1,25 при длине L 17 мм. Диаметр хвостовика d4 17,5 мм и d5 22 мм обеспечивают прочную опору при фиксации наконечника. Внутреннее отверстие Ø15,4 мм предназначено для сопряжения с осями соответствующего квалитета. При монтаже рекомендуется соблюдать соосность с вектором нагрузки для исключения кромочных давлений на сферу, что является критическим фактором для долговечности подшипника скольжения.

• Размер резьбы: M12x1,25
• Внутренний диаметр d1: 15,4 мм
• Наружный диаметр d2: 26 мм
• Диаметр сферы dk: 22,23 мм
• Ширина b: 16 мм
• Направление резьбы: Правая
• Вес: 14 кг
