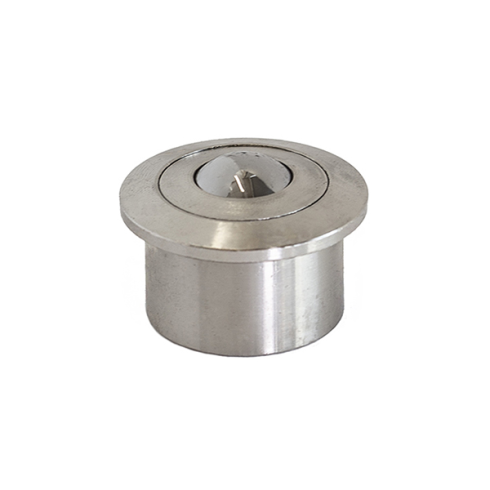

Шариковая опора ISKRA SP8BS/CS

Шариковая опора ISKRA серии SP8BS/CS - это встраиваемый антифрикционный элемент для перемещения штучных грузов в горизонтальных плоскостях конвейерных систем и сборочных столов. Основной шарик Ø8 мм из высокоуглеродистой стали обеспечивает высокую твердость и износостойкость в условиях сухого трения при умеренных скоростях перемещения.

Эксплуатационная нагрузка на узел жестко ограничена его ориентацией в пространстве: допустимый вес составляет 8 кг при расположении шариком вверх и до 15 кг в перевернутом состоянии. Отсутствие встроенных уплотнений требует соблюдения чистоты рабочей зоны, так как попадание мелких абразивных частиц или металлической стружки в корпус может привести к повреждению дорожек качения и заклиниванию механизма.

• Диаметр шарика Dw: Ø8 мм
• Грузоподъемность (шарик сверху): 8 кг
• Грузоподъемность (шарик снизу): 15 кг
• Материал шарика: Высокоуглеродистая сталь
• Наружный диаметр: 18 мм
• Диаметр фланца F: 20 мм
• Высота H: 2.2 мм
• Вес изделия: 0,018 кг

Монтаж производится в подготовленные посадочные отверстия Ø18 мм; наличие внешнего фланца диаметром 20 мм обеспечивает фиксацию глубины установки. При проектировании многоопорных платформ необходимо учитывать плоскостность основания для обеспечения равномерного распределения массы груза и исключения точечных перегрузок отдельных элементов.
