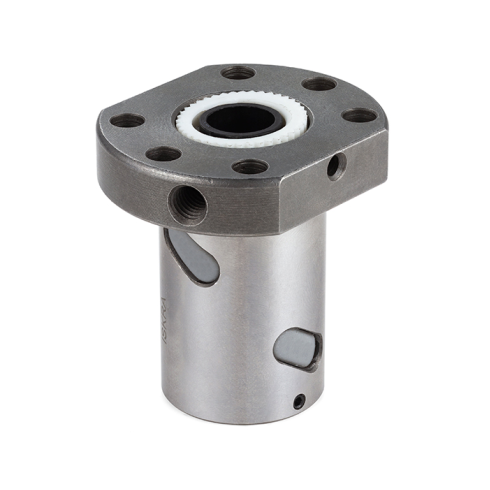

Гайка ШВП ISKRA SFU3210

Артикул: SFU3210-ISKRA
Гайка ШВП ISKRA SFU3210
Гайка ШВП ISKRA SFU3210
Гайка ШВП ISKRA SFU3210
Гайка ШВП ISKRA SFU3210
Гайка ШВП ISKRA SFU3210
Гайка ШВП ISKRA SFU3210
Гайка ШВП ISKRA SFU3210
Гайка ШВП ISKRA SFU3210
Родина бренда
Россия  Россия
Производитель
Артикул
SFU3210-ISKRA
ISKRA
Описание и характеристики

Гайка ШВП серии SFU3210-ISKRA бренда ISKRA - это прецизионный узел качения для систем линейных перемещений, обеспечивающий преобразование крутящего момента в осевое усилие с минимальными потерями на трение. Изделие предназначено для работы в составе приводов подач станочного оборудования и промышленных манипуляторов, где требуются высокие показатели жесткости и точности позиционирования.

Четыре контура циркуляции шариков гарантируют плавность перемещения при динамической нагрузке до 33900 Н. Для сохранения ресурса качения шариков Ø6.35 мм необходима защита рабочей зоны от абразивных загрязнений и регулярная подача пластичной смазки через встроенное отверстие M6. Предельное усилие в состоянии покоя ограничено статической нагрузкой 71700 Н, а шаг 10 мм определяет кинематические характеристики и тяговое усилие узла.

  • Диаметр: Ø32 мм
  • Шаг резьбы: 10 мм
  • Динамическая нагрузка C: 33900 Н
  • Статическая нагрузка C0: 71700 Н
  • Диаметр шариков Dw: 6.35 мм
  • Диаметр фланца A: 80 мм
  • Длина L: 90 мм
  • Отверстие под смазку Q: M6

Монтаж фланца диаметром 80 мм и толщиной 12 мм осуществляется на подвижную каретку исполнительного механизма. При установке критически важна соосность винта и гайки для исключения возникновения радиальных и перекашивающих нагрузок, снижающих срок службы подшипникового узла. Резьбовое отверстие Q стандарта M6 совместимо с типовыми пресс-масленками для регламентного обслуживания.

Основные характеристики
Производитель
Артикул
SFU3210-ISKRA
Внутренний стандарт
IDO28456
Технические характеристики
A
80 мм
B
12 мм
H
62 мм
L
90 мм
Высота H
62 мм
Диаметр отверстия d
32 мм
Диаметр фланца A
80 мм
Диаметр шариков Dw
6.35 мм
Динамическая грузоподъемность С
33900 H
Длина L
90 мм
Кол-во опорных дорожек n
4
Межцентровое расстояние крепления B
12 мм
Наружный диаметр D
50 мм
Отверстие под смазку Q
M6
Размер W
65 мм
Расстояние между крепежными отверстиями W
65 мм
Толщина фланца B
12 мм
Число заходов n
1
Ширина фланца H
62 мм
Диаметр
32 мм
Статическая нагрузка C0
71700 Н
Шаг
10 мм
Шаг резьбы
10 мм
Массо-габаритные и монтажные характеристики
Диаметр d
32 мм
Вес
0,8 кг

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
