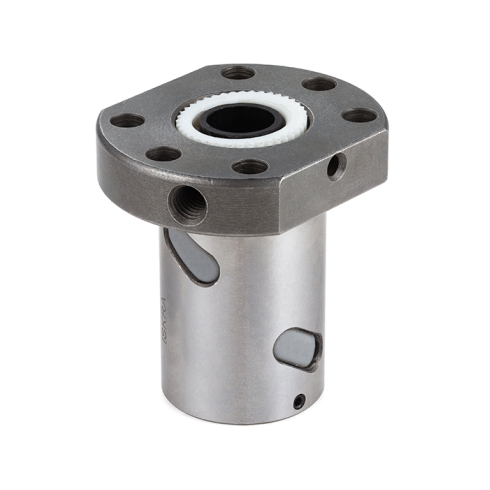

Гайка ШВП ISKRA SFU2505

Гайка ШВП серии SFU2505 бренда ISKRA - это прецизионный узел качения для преобразования вращательного движения в линейное перемещение исполнительных механизмов промышленного оборудования. Конструкция предназначена для работы в составе передач с номинальным диаметром вала 25 мм и шагом резьбы 5 мм.

Исполнение с четырьмя контурами циркуляции шариков диаметром 3.175 мм обеспечивает динамическую грузоподъемность 10600 Н и статическую нагрузку до 22100 Н. Однозаходная конфигурация механизма позволяет достигать высокой точности позиционирования при сохранении высокого КПД узла. Для обеспечения расчетного ресурса предусмотрено смазочное отверстие M6, требующее регулярной подачи пластичного смазочного материала, совместимого с условиями эксплуатации и нагрузочными режимами.

• Номинальный диаметр: 25 мм
• Шаг резьбы: 5 мм
• Динамическая нагрузка: 10600 Н
• Статическая нагрузка: 22100 Н
• Диаметр шариков: 3.175 мм
• Число дорожек качения: 4
• Отверстие под смазку: M6
• Вес изделия: 0.35 кг

Монтажный фланец с габаритами 62×48 мм и толщиной 10 мм фиксируется болтами через отверстия с межцентровым расстоянием 51 мм. При монтаже критически важна соосность гайки относительно оси винта и направляющих, так как радиальные биения ведут к ускоренному износу тел качения. По присоединительным размерам гайка соответствует стандартной размерной сетке серии SFU2505, что позволяет интегрировать её в типовые системы линейного перемещения.
