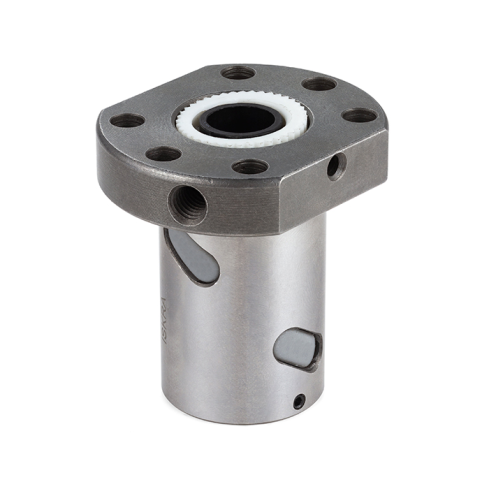

Гайка ШВП ISKRA SFU1605

Гайка ШВП серии SFU1605 ISKRA - это прецизионный исполнительный элемент систем линейного перемещения фланцевого типа, предназначенный для преобразования крутящего момента в линейное усилие с высокой точностью позиционирования. Узел ориентирован на применение в приводах станков с ЧПУ, промышленных манипуляторах и координатных столах, где требуется сочетание плавности хода и способности выдерживать значительные осевые нагрузки при минимальных габаритах.

Техническое ядро изделия определяют кинематические параметры: номинальный диаметр 16 мм и шаг резьбы 5 мм. Конструкция с одним заходом и четырьмя опорными дорожками качения обеспечивает оптимальное распределение нагрузки на шарики диаметром 3.175 мм. Динамическая грузоподъемность 6300 Н и статическая нагрузка 12600 Н задают расчетный предел механической прочности системы. Для поддержания паспортного ресурса требуется соблюдение чистоты рабочей среды и регулярная подача смазочных материалов через технологическое отверстие M6. Отсутствие люфта и низкий коэффициент трения позволяют использовать гайку в высокоскоростных режимах эксплуатации при условии соосности с винтом.

• Номинальный диаметр: 16 мм
• Шаг резьбы: 5 мм
• Динамическая грузоподъемность С: 6300 Н
• Статическая нагрузка C0: 12600 Н
• Число заходов: 1
• Диаметр шариков Dw: 3.175 мм
• Диаметр фланца A: 48 мм
• Отверстие под смазку Q: M6

Монтаж гайки осуществляется через фланец с межцентровым расстоянием крепежных отверстий 38 мм и шириной фланца 40 мм. Компактная длина корпуса 50 мм и наружный диаметр 28 мм позволяют интегрировать узел в ограниченные пространства кареток. При сборке необходимо исключить воздействие радиальных сил на гайку, так как это приводит к ускоренному износу дорожек качения; рекомендуется использовать внешние направляющие. Узел полностью совместим со стандартными прецизионными валами соответствующего типоразмера и шага.
