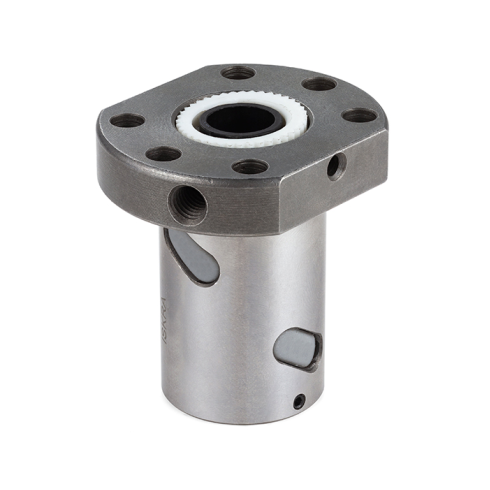

Гайка ШВП ISKRA SFU2005

Гайка ШВП серии SFU2005 бренда ISKRA - это прецизионный элемент качения для преобразования крутящего момента в линейное перемещение в составе систем позиционирования и подач ЧПУ-станков. Узел спроектирован для работы в условиях высоких требований к повторяемости и точности хода, обеспечивая минимальные потери на трение по сравнению с трапецеидальными передачами за счет качения шариков по замкнутому контуру.

Диаметр винта Ø20 мм и шаг 5 мм позволяют достичь баланса между скоростью перемещения и осевым усилием; динамическая нагрузка 9100 Н и статическая грузоподъемность 17100 Н допускают использование в средне нагруженных приводах. Срок службы изделия напрямую зависит от чистоты среды и качества смазки, подаваемой через порт M6: шарики диаметром 3.175 мм чувствительны к абразивному загрязнению, поэтому при эксплуатации в запыленных зонах рекомендуется применение защитных гофр или скребков.

• Диаметр: Ø20 мм
• Шаг резьбы: 5 мм
• Динамическая нагрузка C: 9100 Н
• Статическая нагрузка C0: 17100 Н
• Диаметр шариков Dw: 3.175 мм
• Размер фланца: 58×10 мм
• Отверстие под смазку Q: M6
• Число заходов: 1

Монтаж гайки выполняется на винт соответствующего типоразмера с фиксацией через фланец диаметром 58 мм; расстояние между крепежными отверстиями составляет 47 мм. При сборке необходимо обеспечить предельную соосность гайки относительно опорных узлов винта, так как радиальные биения и перекосы провоцируют заклинивание шариков в двух дорожках качения и ведут к преждевременному износу и выходу передачи из строя.
